Fornecedor de dissipador de calor extrudado
- Capacidades avançadas de fabricação
- Soluções completas de design e fabricação
- Tamanho padrão existente economiza seu custo inicial
- Envio rápido de tamanho padrão de dissipador de calor extrudado
Confiável por empresas famosas em todo o mundo
mais de 1.000 empresas de 96 países confiam em nós
Wellste ajuda a tornar sua ideia realidade
Caso de cliente dos EUA
Caso de cliente alemão
Caso de cliente da Turquia
Casos de sucesso da Wellste: excelência comprovada em ação
Seu principal fabricante e fornecedor de dissipadores de calor extrudados

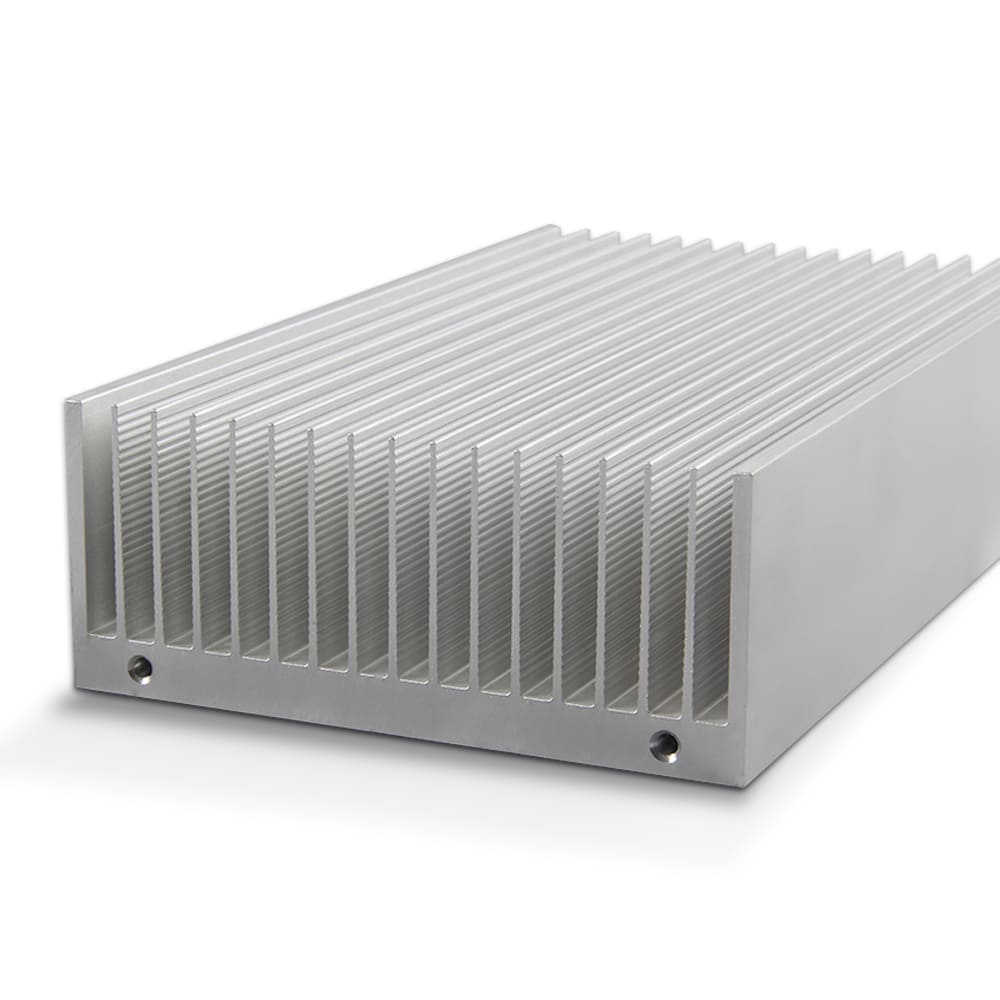

O dissipador de calor extrudado Wellste, também chamado de extrusão de dissipador de calor, possui um alto nível de qualidade de precisão, garantido por 30 engenheiros com 10 anos de experiência de trabalho na indústria do alumínio.

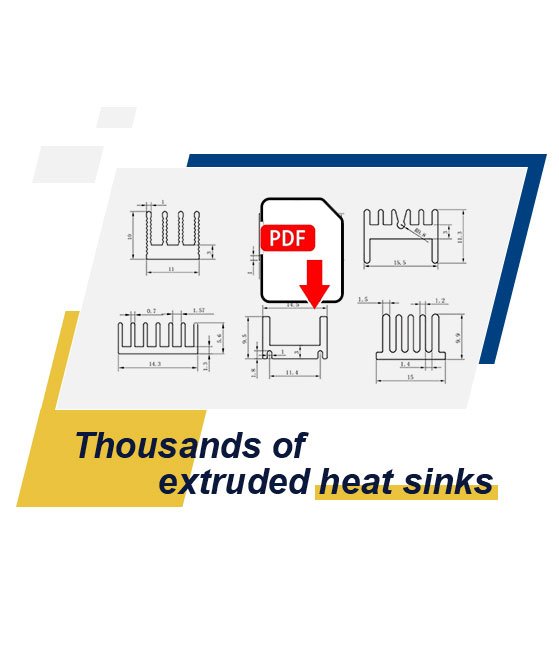

Possuímos milhares de moldes padrão disponíveis. Podemos fazer a correspondência rápida entre o dissipador de calor extrudado 90% e o seu, o que pode economizar seu dinheiro e tempo na ferramenta de extrusão de dissipador de calor.
A Wellste estoca uma variedade de dissipadores de calor extrudados com tamanho padrão. Isso pode reduzir seu MOQ para apenas 100KG, além disso, também pode acelerar o tempo de entrega e enviar em até 5 dias.
Entre em contato com nosso engenheiro de vendas para pesquisar o tamanho solicitado para você.
A Wellste é especializada na fabricação de dissipadores de calor extrudados. Nós fornecemos um grande número de dissipadores de calor extrudados para clientes em diferentes indústrias.

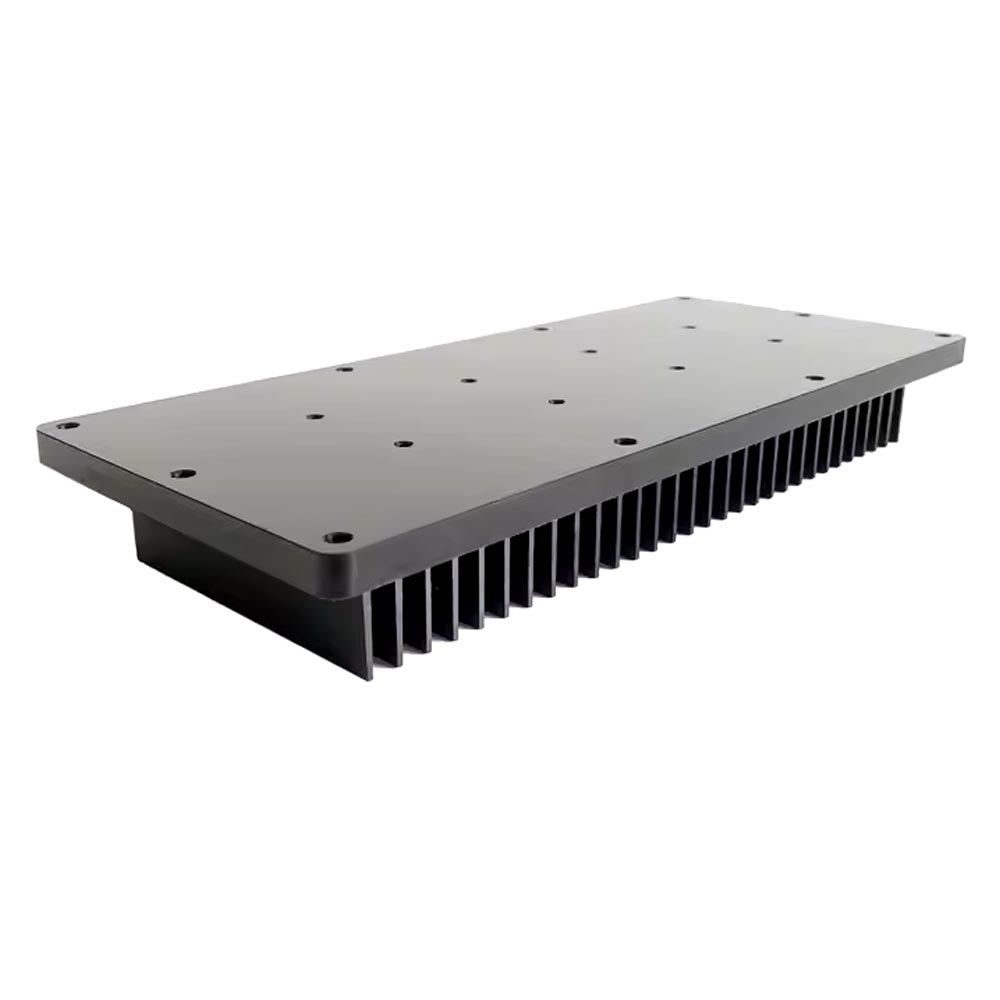

Oferecemos serviços completos de fabricação de alumínio, como CNC/Puncionamento/Rosqueamento/Soldagem/Perfuração/Fresagem.
| Tipo de item | Dissipador de calor extrudado |
|---|---|
| Material | Alumínio, Cobre |
| Tamanho | Tamanho padrão ou personalizado |
| Cores | prata, preto, azul, cor de madeira, cor de revestimento em pó RAL e assim por diante |
| Forma | Redondo, quadrado, plano ou personalizado |
| Grossura | 0,4 mm-20 mm ou personalizado |

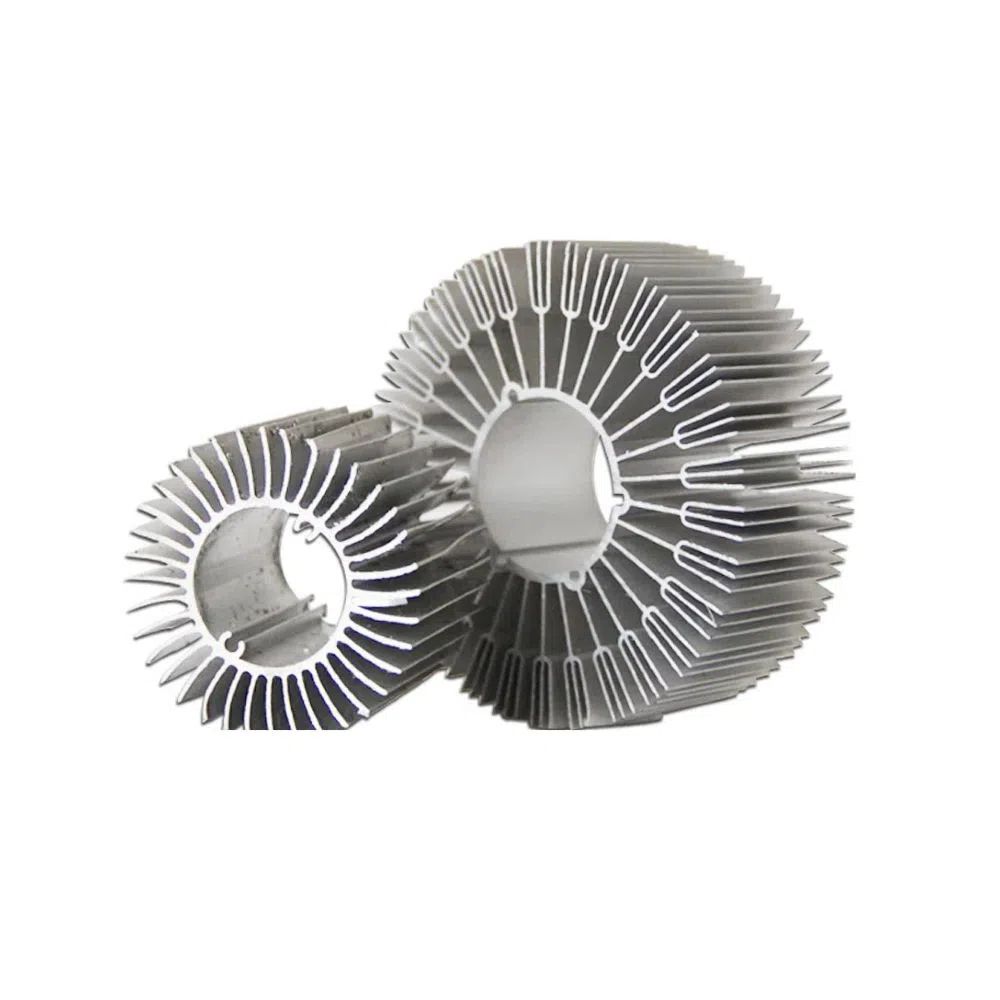

| Aplicativo | Iluminação LED, inversor, máquina de solda, dispositivo de comunicação, equipamento de fornecimento de energia, indústria eletrônica, resfriadores/geradores termoelétricos, sistemas de resfriamento IGBT/UPS, etc. |
| Processo de produção | Perfis Extrusão—Corte—Usinagem CNC (Fresagem, Furação, Rosqueamento)—Rebarbação—Limpeza—Inspeção–Embalagem |
| Terminar | Anodização, acabamento de fresagem, galvanoplastia, polimento, jateamento de areia, revestimento em pó, revestimento prateado, escovado, pintado, PVDF, etc. |
| Processo profundo | CNC, perfuração, fresagem, corte, estampagem, soldagem, dobra, montagem, fabricação de alumínio personalizado |
| Tolerância | ±0,01 mm |
| Comprimento | comprimento personalizado |
| Quantidade mínima | MOQ baixo |
| Embalagem | embalagem padrão de exportação ou conforme discutido |
| OEM e ODM | Disponível. Nosso engenheiro pode verificar e discutir seu projeto, ótima ajuda! |
| Amostras grátis | Sim, podemos fornecer amostra grátis |
| Prazo de entrega | 15-20 dias após a amostra confirmada e pagamento inicial, ou negociado |
| Porta | Porto de Xangai |
Visita à fábrica do cliente
Árabe 2024.10.11
Reino Unido 2024.9.13
Reino Unido 2024.8.22
Colômbia2024.6.11
Reino Unido 2024.3.15
Reino Unido 2023.12.5
Espanhol 2024.1.26
Dissipador de calor extrudado de alumínio Wellste
Obtenha um orçamento gratuito em 8 horas!
Isso pode ajudar a economizar seu tempo e reduzir custos. Como fabricante e fornecedora de dissipadores de calor extrudados, a Wellste Aluminum atenderá a qualquer demanda.
Projeto de molde
Linha de extrusão 1100T
Linha de extrusão 3600T
Revestimento em pó vertical
Extrusões de alumínio suspensas
Revestimento em pó horizontal
Jateamento de areia
Equipamentos de perfuração
Linha Anodizada
Forno de fusão de alumínio
Operação da linha de extrusão 3600T
Oficina de linha de extrusão
Ferramentas de oficina
Oficina de Extrusão
Sala de envelhecimento de 12 metros
Oficina CNC
Laboratório de Inspeção
Perfil de extrusão de alumínio para armazém
Opção de embalagem padrão
* Perfis de barras longas de 3,0 a 6,0 metros*
Película protetora
Manga retrátil
Papel Pardo
Papel Pardo
* Perfis de comprimento de barra curta de 0,3-3,0 metros*
Espuma EPE
Saco de polietileno
Caixa de madeira
Caixa de madeira
-Carregamento e Envio-
Carregamento de paletes
Carregamento em massa
Carregando LCL
Expresso Acelerado
Produtos que você pode estar procurando
Obtenha um orçamento em apenas alguns minutos!
Quem somos?
Os dissipadores de calor extrudados Wellste são amplamente utilizados em uma variedade de indústrias, incluindo arquitetura, tecnologia da informação, consumo, medicina, iluminação LED e conversão de energia, etc. O gabinete do dissipador de calor de alumínio é adequado para ser usado como um amplificador de dissipador de calor de potência, fonte de alimentação e controles industriais, etc.
- Milhares de moldes disponíveis para sua alternativa
- Dissipador de calor extrudado abundante em estoque com tamanho padrão
- Fabricação de alumínio completa economize todo o seu custo
- Personalize seu próprio design com nossa mais recente tecnologia de ferramentas
Se for necessário apenas um produto, também podemos fazer CNC.
Principais números
Perguntas frequentes
Vocês têm algum limite de MOQ para dissipador de calor extrudado?
A Wellste fornece MOQ baixo para dissipador de calor extrudado. 1 amostra é gratuita para você verificar nossa qualidade.
Posso solicitar uma amostra de dissipador de calor extrudado?
Sim, a Wellste tem o prazer de fornecer Dissipador de Calor Extrudado para você verificar a qualidade.
Você é uma empresa comercial ou fabricante?
Somos um fabricante com serviço OEM/ODM.
Qual é o tratamento de superfície do seu dissipador de calor extrudado?
Passivação de cobre/Alumínio anodizado
Quanto tempo demora para preparar sua amostra de dissipador de calor extrudado?
Levará apenas de 7 a 10 dias para concluir sua amostra se o tamanho da amostra estiver em estoque.
Para dissipadores de calor extrudados personalizados, leva um pouco mais de tempo para fazer ferramentas de extrusão, geralmente são necessários de 30 a 35 dias para o acabamento.
Quais são as condições de pagamento do dissipador de calor extrudado?
30% TT adiantado, o pagamento do saldo é feito antes do envio.
Certificação de Qualidade
A Wellste possui certificações MSDS, SABER, NQA, SGS e ISO, demonstrando nosso comprometimento em fornecer produtos de alumínio de alta qualidade e em conformidade com os padrões internacionais.
Wellste: Seu principal fornecedor de dissipadores de calor extrudados
O dissipador de calor extrudado Wellste é feito de liga de alumínio 6063. Por que alumínio em vez de cobre? A condutividade térmica do cobre puro é de cerca de 380~400W/m·K, enquanto para o alumínio puro é de cerca de 230W/m·K, sem mencionar a liga de alumínio, que é de cerca de 120~200W/m·K.
É óbvio que o cobre tem uma condutividade térmica muito melhor do que o alumínio. Mas a densidade do cobre é 3,3 vezes maior do que a do alumínio, e mais cara. Então, considerando esses fatores, o alumínio é mais adequado para dissipadores de calor extrudados leves e econômicos.
O dissipador de calor extrudado Wellste é mais comumente anodizado, comumente o dissipador de calor natural prateado e os dissipadores de calor anodizados pretos são a escolha mais popular na indústria eletrônica. As extrusões de dissipador de calor anodizado têm melhor resistência à corrosão, resistência ao desgaste e isolamento elétrico.
Se cosméticos são importantes, então o revestimento de eletroforese deve ser considerado. Ambos têm soluções térmicas avançadas.
Dissipadores de calor extrudados de dissipação de estação base 5G

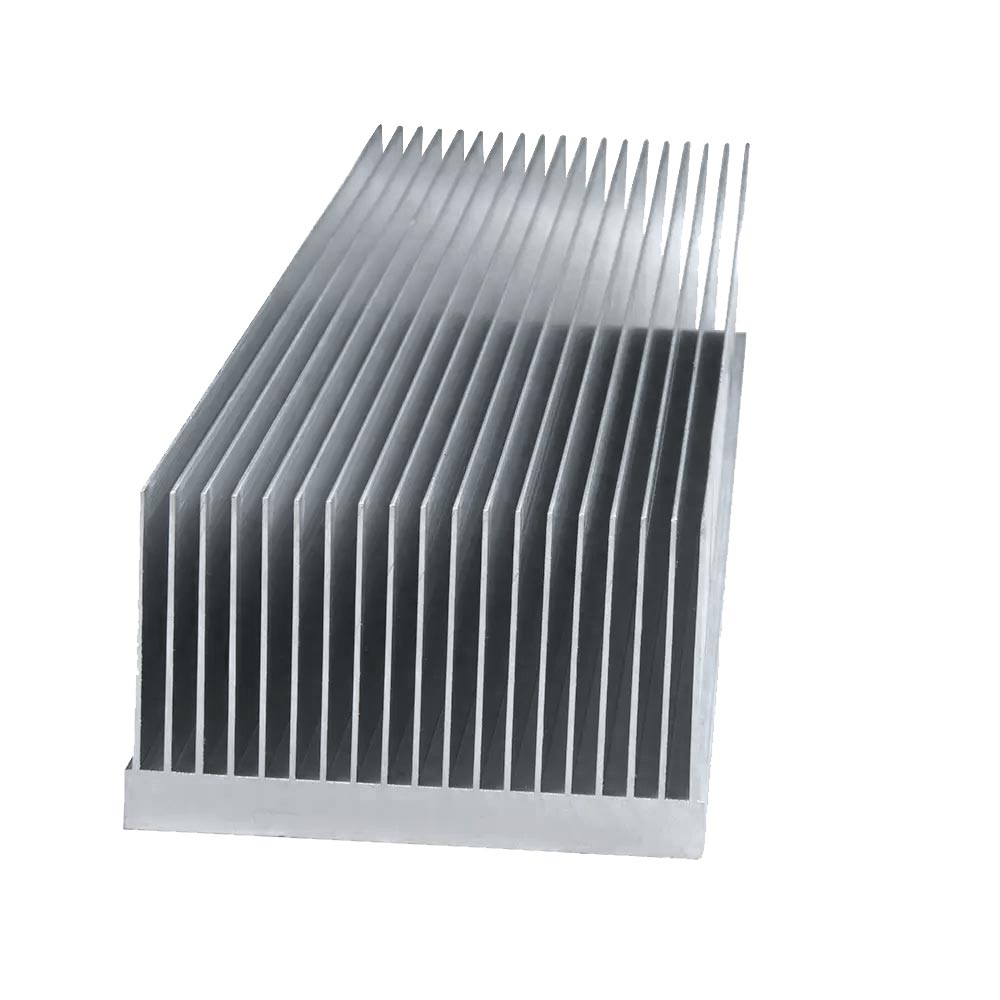

dissipadores de calor grandes de alta densidade
Dissipadores de calor extrudados eletrônicos são usados em dispositivos eletrônicos como placas de PCB para evitar superaquecimento. A extrusão de dissipadores de calor redondos é frequentemente usada como um dissipador de calor de LED. Dissipadores de calor pequenos são usados em memória de computador, ventilador de resfriamento de chipset e CPU, etc.
A Wellsteare é capaz de personalizar grandes dissipadores de calor com uma largura de 15,7''~17,7'', e podemos reembolsar a taxa de ferramental de extrusão se o pedido atingir quantidades específicas. Portanto, a Wellste pode fornecer a você dissipadores de calor extrudados com excelente qualidade e economizar custos de procedimento de produção para você.
Não, não tem desculpa, entre em contato com o engenheiro de vendas da Wellste e obtenha um orçamento rápido hoje mesmo.
Dissipador de calor extrudado - O guia de perguntas frequentes definitivo
Dissipadores de calor são uma parte indispensável de dispositivos e equipamentos elétricos e eletrônicos. Os dissipadores de calor absorvem o calor dos dispositivos e o liberam no ar ou fluido. Você encontrará dissipadores de calor em-
- Computadores
- PCBs
- Geladeiras
- Leitores de DVD e outros dispositivos
Dissipadores de calor extrudados são os tipos mais comuns de dissipadores de calor em uso. Eles são acessíveis e oferecem bom gerenciamento térmico. Dissipadores de calor extrudados podem ser de muitos tipos e configurações. Hoje estamos apresentando este guia útil para responder a todas as suas perguntas sobre dissipadores de calor.
Ao final deste guia, você saberá tudo sobre dissipadores de calor extrudados. As informações ajudarão você a tomar uma decisão informada sobre as necessidades do seu projeto. Você também poderá escolher o dissipador de calor extrudado certo sem nenhuma confusão.
Então vamos começar com nosso guia sem mais delongas!
Qual é o melhor material para dissipadores de calor extrudados?
Dissipadores de calor extrudados podem ser feitos de materiais como cobre ou alumínio. O cobre tem condutividade térmica melhorada do que o alumínio, embora custe e pese mais. O cobre é geralmente reservado para aplicações que precisam de maior condutividade térmica.
O alumínio é mais comumente usado para dissipadores de calor extrudados. O alumínio é mais barato e leve em comparação ao cobre. O material também tem condutividade térmica relativamente boa. Portanto, é útil para uma ampla gama de aplicações.
O melhor material para dissipadores de calor extrudados será determinado por suas necessidades. Você também deve considerar suas aplicações de projeto.
Qual é a diferença entre dissipador de calor extrudado passivo e ativo?
Dissipadores de calor extrudados podem ser de dois tipos: dissipadores de calor extrudados ativos ou passivos.
Dissipadores de calor extrudados passivos não têm componentes mecânicos. Eles resfriam seu dispositivo por meio do processo de convecção. O calor é dissipado no ar conforme o ar flui pelas aletas do dissipador de calor. Dissipadores de calor passivos são mais confiáveis, pois não vêm com nenhuma parte móvel.
Dissipadores de calor extrudados ativos têm um componente mecânico para auxiliar o processo de resfriamento. Você pode encontrar sopradores ou ventiladores em dissipadores de calor ativos. Eles resfriam com mais eficiência do que dissipadores de calor passivos, mas são mais caros.
Qual liga de alumínio é adequada para dissipadores de calor extrudados?
O alumínio é o material mais comum usado para dissipadores de calor extrudados. Você pode encontrar dissipadores de calor feitos de diferentes ligas de alumínio. As ligas mais comuns usadas incluem a série de alumínio 6000. Elas são duráveis e acessíveis também. A série de alumínio 6000 pode ter uma condutividade térmica de 166 a 201 (W/m•K).
Você também pode usar liga de alumínio 1050 com uma condutividade térmica de 229 (W/m•K). Mas a liga pode não ser adequada para todas as aplicações, pois é mecanicamente muito macia. Ao escolher ligas, certifique-se de considerar outros fatores e não apenas a condutividade térmica.
O uso de cores personalizadas afeta o desempenho do dissipador de calor?
Às vezes, dissipadores de calor extrudados recebem várias cores, como verde, azul ou preto. Mas a cor não tem nenhuma relação com o desempenho do dissipador de calor. A diferença é meramente visual. Não afeta a rapidez ou lentidão com que seu dispositivo é resfriado.
Também é importante não pintar ou revestir com pó seus dissipadores de calor. Os revestimentos formam uma camada sobre o dissipador de calor e assumem o papel de um isolante. Isso os impedirá de dissipar calor de forma eficaz.
Quais são os benefícios dos dissipadores de calor extrudados anodizados?
Anodização é um tipo de processo eletroquímico. Dissipadores de calor são anodizados pelo processo de extrusão de alumínio. O processo torna o óxido natural do alumínio mais espesso. Nenhum pó ou produto químico é colocado na superfície do alumínio como outros métodos.
A anodização fornece uma série de benefícios para dissipadores de calor. A camada espessa de óxido fortalece o dissipador de calor. Como resultado, pode prevenir a corrosão muito melhor. A camada forte também fornece força. O dissipador de calor pode suportar melhor o desgaste. Você também pode usá-lo idealmente em condições adversas.
A anodização aumenta o isolamento elétrico do dissipador de calor. Você também pode aproveitar a emissividade de superfície melhorada. A transferência de calor também se torna efetiva, especialmente para dissipadores de calor menores.
Como a proporção da tela afeta o desempenho dos dissipadores de calor extrudados?
Os dissipadores de calor podem ter diferentes proporções de aspecto. A proporção de aspecto de um dissipador de calor é a comparação entre-
- A altura da barbatana
- A distância entre as barbatanas
Os dissipadores de calor geralmente vêm em proporções de 3:1 e 5:1. Um dissipador de calor com alta proporção de aspecto terá:
- Uma maior densidade de barbatanas em uma pegada específica,
- Aletas altas em comparação com dissipadores de calor com menor proporção de aspecto
Dissipadores de calor de alta proporção oferecem mais área para dissipar calor. A Wellste tem uma fabricação poderosa capaz de produzir alta proporção de mais de 15:1.
Isso significa que os dissipadores de calor são mais eficazes no resfriamento do equipamento. Dissipadores de calor extrudados com altas proporções de aspecto também ocupam menos espaço. Então, eles são ideais para aplicações onde o espaço é limitado.
Quais são algumas das aplicações industriais de dissipadores de calor extrudados?
Dissipadores de calor extrudados podem ser omnidirecionais ou bidirecionais. Dissipadores de calor omnidirecionais permitem que o ar flua no dissipador de calor em qualquer ângulo. Isso ocorre porque os produtores cortam transversalmente o dissipador de calor para torná-lo omnidirecional.
Esses dissipadores de calor começam como extrusões, e o uso de serras transversais faz as aletas em outra direção. Como resultado, você obtém uma configuração de grade de aletas de pinos. O dissipador de calor de corte transversal em um ângulo de fluxo de 45 graus tem 25% a mais de aumento de temperatura. O arranjo permite que você posicione os dissipadores de calor perfeitamente usando com a ajuda de clipes.
Dissipadores de calor bidirecionais permitem que o ar passe em ambas as direções. O ar flui seguindo a direção da extrusão.
Qual é a diferença entre dissipadores de calor extrudados bidirecionais ou omnidirecionais?
Dissipadores de calor extrudados são ideais para uso em aplicações industriais. Algumas aplicações comuns incluem-
Microprocessadores: Microprocessadores controlam a função de muitas máquinas e equipamentos industriais. Dissipadores de calor fornecem uma maneira eficaz de resfriar microprocessadores para mantê-los funcionando.
Computadores: Vários hardwares de um computador também usam dissipadores de calor extrudados. Você pode encontrá-los em processadores, placas de vídeo e muito mais. Eles são comuns, seja em estações de trabalho industriais ou comerciais.
Circuitos elétricos: Dispositivos eletrônicos e elétricos precisam de circuitos elétricos para funcionar corretamente. Você precisará manter os circuitos na temperatura ideal para evitar falhas. É por isso que você encontrará dissipadores de calor na maioria dos circuitos elétricos. Eles são comuns em-
- Sistemas de LED
- Reguladores de voltagem
- Transistores
- Semicondutores
- Transistores de potência
- CIs
Equipamento médico: O setor de saúde tem uma necessidade extensa de controle de temperatura. Eles precisam que seus dispositivos funcionem sem problemas para atender pacientes. Dissipadores de calor ajudam o equipamento médico a trabalhar nas temperaturas recomendadas. Como resultado, as organizações podem garantir a saúde e o bem-estar dos pacientes.
Aplicações de áudio: Dissipadores de calor extrudados também estão presentes em equipamentos de áudio. Você pode encontrá-los, especialmente em estúdios de gravação.
Dissipador de calor do processador Pentium. – Foto cortesia Wikimedia Commons
Como são fabricados os dissipadores de calor extrudados?
Extrusão é o método mais comum de fazer dissipadores de calor. Também é econômico. O material do dissipador de calor é passado por uma matriz. A matriz é feita de acordo com a seção transversal desejada. Você pode usar o processo de fabricação para fazer seções transversais complexas. Você também pode personalizar dissipadores de calor com vários moldes depois que eles são feitos.
Em quais configurações de aletas os dissipadores de calor extrudados estão disponíveis?
Os dissipadores de calor extrudados vêm com aletas de pino para dissipar o calor. Você pode ter três tipos de configurações de pino-
Barbatana reta: As aletas percorrem todo o comprimento do dissipador de calor. Elas existem em intervalos regulares no dissipador com vãos fixos. A configuração também está disponível como dissipadores de calor de corte transversal.
Barbatana alargada: Pinos alargados em um dissipador de calor não são paralelos entre si. Eles podem subir em qualquer ângulo da base. A configuração é capaz de reduzir a resistência e o fluxo. Assim, mais ar flui através do dissipador de calor e resfria melhor sua aplicação.
Como escolher o dissipador de calor extrudado certo?
Você pode seguir alguns passos simples para escolher o dissipador de calor extrudado certo. Agora o processo se tornou muito mais simples e fácil. Agora você pode usar programas de computador para criar modelos e simulações térmicas. A análise ajudará você a determinar o desempenho do dissipador de calor que você precisa.
Você pode usar as descobertas como um ponto de partida para projetar seus dissipadores de calor. Os fabricantes também podem fornecer modelos térmicos e mecânicos. Isso cria um mapa térmico de sua aplicação para análise. Você pode usá-los para descobrir se o dissipador de calor é adequado para sua aplicação ou não.
Modelo térmico do dissipador de calor. – Foto cortesia Wikimedia Commons
Como aumentar a eficiência das aletas do dissipador de calor extrudado?
Você pode aumentar a eficiência da aleta do pino de muitas maneiras:
- Aumentando a proporção da tela
- Tornando as barbatanas mais curtas em comprimento
- Escolhendo um design de pino alargado
- Fabricação de aletas de um material de alta condutividade térmica
- Ao aumentar a área de superfície das aletas
Quais parâmetros você precisa para selecionar o dissipador de calor extrudado certo?
Você pode seguir os passos abaixo para escolher o dissipador de calor com os parâmetros corretos-
Modelagem térmica: Já discutimos a importância da modelagem térmica. Ela ajudará você a escolher o dissipador de calor com o desempenho que você precisa. Você pode usar software de computador ou pedir ao seu fornecedor para fazer a modelagem.
Material: Dissipadores de calor podem ser feitos de ligas de alumínio. O material deve ter alta condutividade térmica. Ligas de alumínio são mais comumente usadas, pois são duráveis e têm boas propriedades térmicas.
O diamante é outro material com alta condutividade térmica. Você também pode usar várias ligas de alumínio com base em suas necessidades.
Barbatanas: As aletas podem vir em diferentes arranjos, formas, tamanhos e localizações. Cada arranjo pode influenciar o desempenho do dissipador de calor. Por exemplo, pinos alargados fornecem uma área de superfície maior para dissipação de calor.
Eficiência das aletas: As aletas pegam o calor do dispositivo e o transferem para o ar ou fluido. Você pode aumentar a eficiência das aletas de muitas maneiras. Por exemplo, você pode aumentar a proporção ou reduzir o comprimento das aletas.
Aletas do dissipador de calor – Foto cortesia Wikimedia Commons
Quais recursos de fabricação estão disponíveis para dissipadores de calor extrudados?
Você pode fazer uso de vários recursos de fabricação para seu dissipador de calor extrudado. Alguns recursos comuns de fabricação incluem-
- Perfuração (CNC): Utilizamos uma variedade de máquinas de perfuração automatizadas e semiautomatizadas.
- Corte (Serra): Um método econômico, ideal para prototipagem.
- Lixamento: Usando lixas ou equipamentos de balsteamento de areia.
- Colagem epóxi: Utilizamos epóxi de qualidade para uma colagem forte.
- Usinagem (EDM): Usamos EDM para criar o formato desejado usando faíscas elétricas.
- Rebarbação: Uso de ferramentas de rebarbação automatizadas. Melhora a qualidade e a consistência dos dissipadores de calor.
- Corte de moscas: Usado em fresadoras para superfícies planas de dissipadores de calor.
- Estamparia (alta velocidade): Prepara o caminho para desempenho superior e alta densidade de fluxo de calor.
- Perfuração de bancada: Para fácil colocação usando furo cilíndrico de fundo plano ou furo coaxial.
Qual é a diferença entre extrusão tradicional e extrusões de ultra-alta proporção?
Recentemente, a extrusão de ultra-alta razão se tornou popular. O método usa aletas mais finas nos dissipadores de calor para melhor gerenciamento térmico. Você obtém mais área de superfície por unidade de largura. Como resultado, o resfriamento é mais eficaz.
A extrusão de ultra-alta razão também oferece outras vantagens sobre a extrusão tradicional. Você pode fazê-las a um custo muito menor do que os dissipadores de calor extrudados tradicionais. Por exemplo, você pode reduzir custos eliminando a necessidade de juntas de aleta para colagem.
Mas você pode precisar incorrer em mais custos de ferramentas em comparação à extrusão tradicional. No entanto, o lado bom é que é um custo único.
A configuração também abre espaço para altas taxas de fluxo de ar. Eles fazem isso reduzindo a contrapressão do fluxo de ar.
Barbatanas: As aletas podem vir em diferentes arranjos, formas, tamanhos e localizações. Cada arranjo pode influenciar o desempenho do dissipador de calor. Por exemplo, pinos alargados fornecem uma área de superfície maior para dissipação de calor.
Eficiência das aletas: As aletas pegam o calor do dispositivo e o transferem para o ar ou fluido. Você pode aumentar a eficiência das aletas de muitas maneiras. Por exemplo, você pode aumentar a proporção ou reduzir o comprimento das aletas.
Serviço de dissipador de calor CNC
Entre em contato conosco para obter um orçamento gratuito e mais informações sobre
extrusão de alumínio personalizada.
Dissipador de calor de alumínio extrudado personalizado com fácil
Diga-nos o que você precisa
Obter solução e orçamento
Produção em massa
Português do Brasil
English
Русский
Español
العربية
Français
日本語
한국어
Deutsch
Türkçe
Italiano
