Как сделать алюминиевый корпус для печатной платы?

Ан алюминиевый корпус для печатной платы — это тип корпуса, специально разработанный для размещения печатной платы (PCB), обеспечивая при этом структурную поддержку и защиту.

Алюминиевые корпуса для печатных плат Wellste изготовлены из алюминия 6063, который обладает различными преимуществами, такими как долговечность, легкая конструкция, отличное рассеивание тепла, красивая поверхность и т. д.

Ниже для справки представлен алюминиевый корпус для печатной платы по проекту клиента Wellste.

Алюминий печатная плата Эзакрытие Коммуникация на этапе проектирования

Дата: 4^nd апрель 2020

Сегодня мы получили запрос из США, клиент хочет индивидуальный алюминиевый корпус, поскольку он все еще находится на стадии проектирования, им нужна приблизительная цена.

Предварительное предложение на изготовленный на заказ алюминиевый корпус

Приблизительная стоимость оценки размера формы составляет около 580 долларов США. Заказчик согласен с ценой и хотел бы, чтобы мы помогли с обработкой, обработкой поверхности, а также предоставили алюминиевый профильный корпус крышка.

Мы можем предоставить все эти услуги. Обычно для индивидуального алюминиевого корпуса для печатных плат мы предлагаем полный набор продуктов, включая крышку и винт.

Первый образец нестандартного алюминиевого корпуса

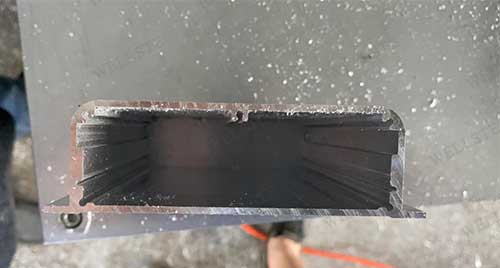

В результате заказчик организовал изготовление первоначального образца. Это образец:

Поскольку клиент все еще находится на стадии проектирования, проект продвигается медленно. После отбора проб проект заказчика был приостановлен.

Дата: 25^nd Мар 2022

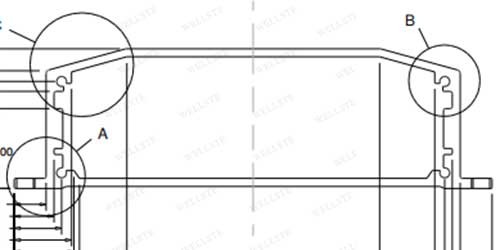

Проект заказчика был перезапущен, а также доработаны чертежи.

The экструдированный алюминиевый корпус образец необходимо снова подвергнуть расстойке, а поверхность покрасить в черный цвет.

Второй образец индивидуального алюминиевого корпуса

Заказчик доволен корпус из анодированного алюминия образец.

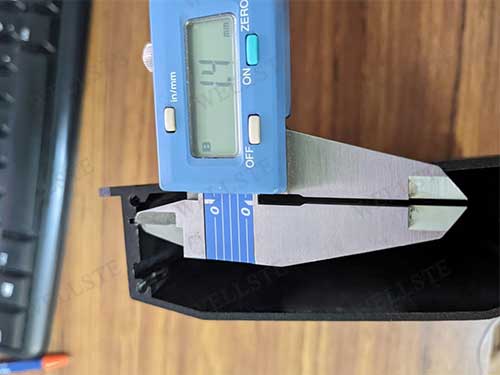

Однако есть проблема со сборкой печатной платы — высота слота 1,4 мм несовместима с печатной платой клиента.

Заказчик хочет изменить толщину паза до 1,7 мм и спрашивает, нужно ли нам открывать новую форму.

Мы можем попытаться модифицировать форму, но есть вероятность, что 90% окажется в металлоломе.

Мы рекомендуем клиенту открыть новую форму и отправить нам одну из своих печатных плат, чтобы обеспечить правильную сборку. Это поможет нам обеспечить точную подгонку и избежать потенциальных проблем.

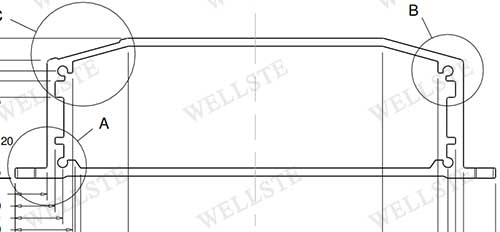

Пересмотренный Алюминий печатная плата Эзакрытие дизайн

Заказчику просто нужно было внести окончательные изменения во внешний вид, поэтому он согласился повторно открыть форму. Мы снова открываем форму и экструдируем образец для испытания.

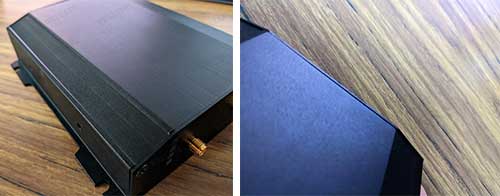

Третий образец индивидуального алюминиевого корпуса

На этот раз образец идеально подошел к печатной плате, но возникли две проблемы:

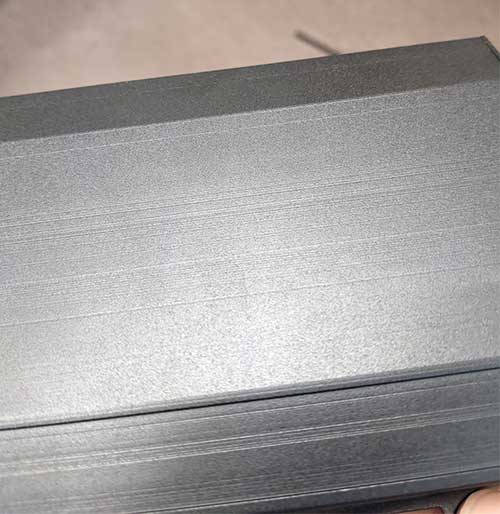

1. На поверхности появляется продольный рисунок проволоки.

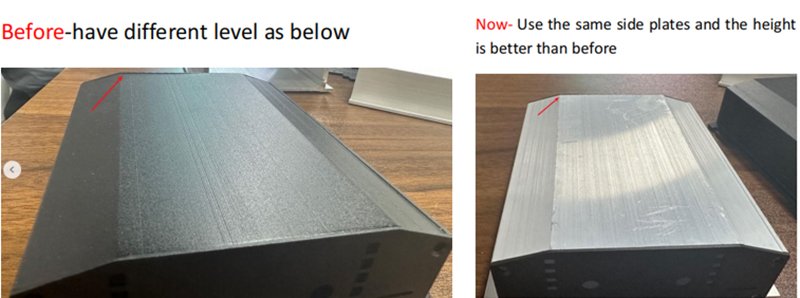

2. При установке на алюминиевый корпус для печатной платы торцевые панели не подходят идеально.
3. Заказчик подумал, что это потому, что одна сторона экструзии была на 0,2 мм короче, чем другая.

 В связи с этим мы можем решить поверхностную проблему, добавив процесс полировки, и нам нужно попытаться отремонтировать форму для решения проблемы с высотой установки.

Четвертый образец индивидуального алюминиевого корпуса

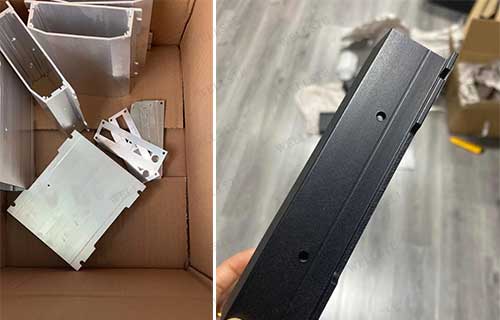

Мы отправляем еще один образец клиентам. После ремонта образца модели:

Алюминий печатная плата Эзакрытие Обратная связь

Заказчик очень доволен поверхностью и сборкой этого образца и разместит крупный заказ во второй половине 2023 года.

Некоторые мысли от Wellste

В Wellste работает профессиональная техническая команда, которая может предоставить клиентам комплексную техническую поддержку и консультационные услуги.

Будь то консультации по проектированию, инженерные решения или техническое обучение, они могут оказать профессиональную помощь.
