Microchannel Tube: O guia de perguntas frequentes definitivo

Este guia aborda tudo o que você procura sobre tubos de alumínio Microchannel.

Então, se você tiver alguma dúvida sobre estes extrusão de alumínio produtos, você encontrará a resposta aqui.

Continue lendo.

O que é um tubo de microcanal?

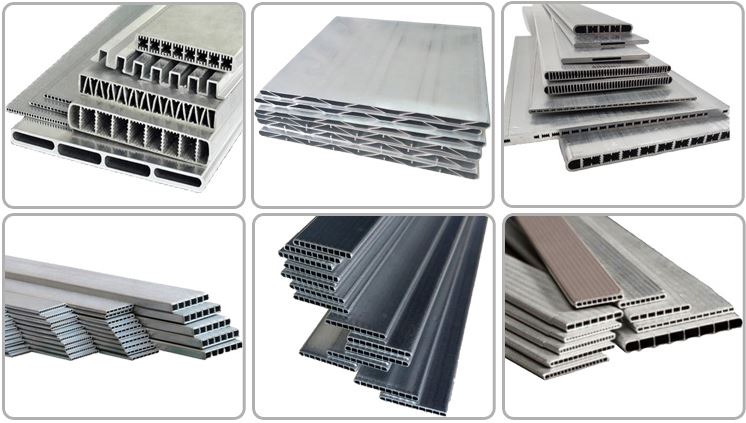

Tubos de microcanais de alumínio

Um tubo de microcanal também é conhecido como tubo de extrusão multiportas.

Os tubos de microcanais têm um formato plano e retangular contendo vários canais.

Esses canais aumentarão a taxa de transferência de calor, pois têm uma maior relação entre área de superfície e volume.

Existem vários tamanhos e ligas de alumínio que compõem o tubo de microcanal para garantir que ele tenha características adequadas para a aplicação.

Além disso, você pode obter tubos de microcanais com um revestimento, deixando-os prontos para o processo de montagem e brasagem em forno.

Quais são as aplicações dos tubos de microcanais?

Existem vários casos em que você pode usar tubos de microcanais, incluindo os seguintes:

• Geladeiras
• Ar condicionado
• Condensadores
• Congeladores
• Evaporadores
• Fornos a gás
• Radiadores de carro
• Permutador de calor
• Sistemas HVAC e R
• Detectores infravermelhos
• Microeletrônica
• Indústrias de energia e processos
• Aeroespacial
• Bioengenharia
• Espelhos laser potentes

Como você fabrica tubos de microcanais de alumínio?

Existem várias etapas que os fabricantes realizam para fazer um tubo de microcanal.

Essas etapas envolvem o seguinte:

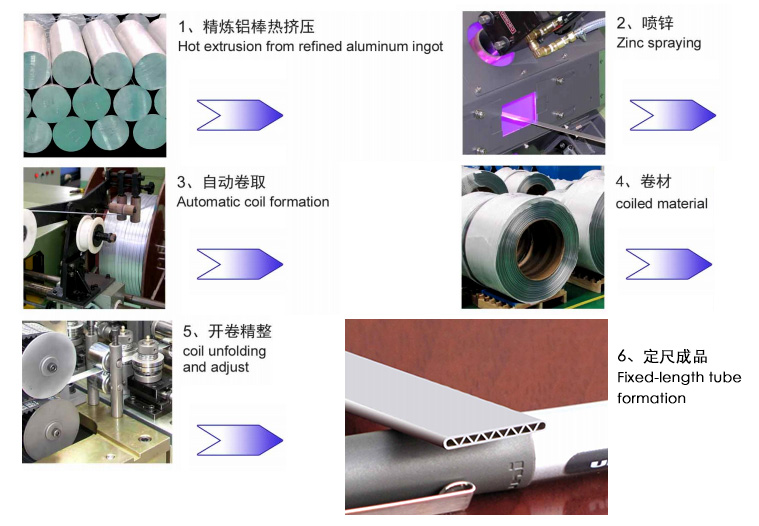

Processo de extrusão de tubo de microcanal de alumínio

Reunindo Barras de Alumínio

Nesta etapa, você reunirá todo o metal de alumínio antes de iniciar o processo de fabricação.

Limpeza de impurezas superficiais

Quando tiver alumínio em quantidade suficiente, você o limpará para remover quaisquer impurezas que estejam grudadas na superfície.

Isso garantirá que o produto final seja de boa qualidade.

Vibração ultrassônica

Isso envolve expor o alumínio a vibrações mecânicas que têm ondas sonoras semelhantes.

Além disso, a frequência das ondas está acima daquela que o ouvido humano consegue ouvir.

Este é um processo de limpeza adicional das hastes de alumínio enquanto elas ficam dentro de um tanque de água.

Aquecimento de haste de alumínio

Nesta fase, o alumínio sofre expansão térmica, pois o calor aumenta as vibrações dos átomos dentro do metal.

Isso faz com que o alumínio se expanda e, consequentemente, seu comprimento, volume e área de superfície aumentarão.

Além disso, esse processo permite moldar o alumínio no formato desejado.

Aquecimento de molde

Este processo envolve tornar o alumínio maleável, deixando-o pronto para o processo de extrusão.

Além disso, esse processo permite moldar o alumínio sem que ele quebre ou rache.

Extrusão

Nesta etapa, você forçará a liga de alumínio através de uma matriz.

A matriz tem um perfil transversal específico que permite que o alumínio tenha o formato da matriz.

Pulverização de zinco ARC

Este processo ajuda a revestir o material de alumínio com zinco, aumentando assim sua resistência contra ferrugem e corrosão.

Arranjo de fios

Nesta etapa, você organizará e enrolará o fio do material de alumínio, preparando-o para a próxima fase.

Produto semi-acabado

Nesta fase, o tubo de microcanal ainda está em estado bruto e precisa ser cortado em tamanhos específicos.

Alisamento e corte

Aqui, você garante que o tubo de microcanal esteja reto antes de cortá-lo no tamanho desejado.

Dimensionamento do produto acabado

Nesta etapa, você garante que o produto final tenha o tamanho e a dimensão corretos antes do envio.

Embalagem

Depois que o produto final passar pela inspeção, você o embalará, preparando-o para o transporte.

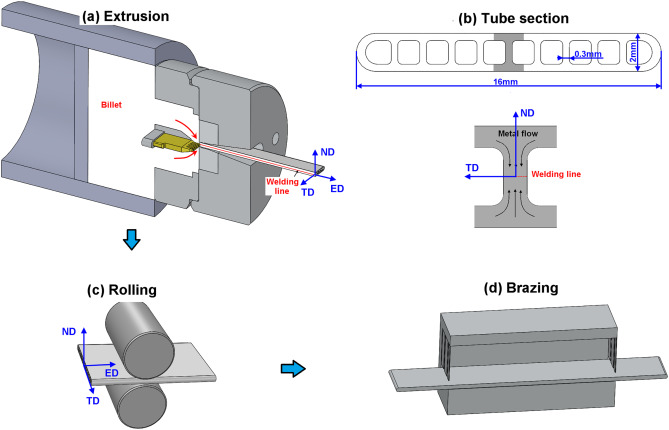

Extrusão de tubo de microcanal de alumínio

Quais são os benefícios dos tubos de alumínio microcanal?

Há vários benefícios em usar tubos de microcanais em suas aplicações.

Elas envolvem o seguinte:

Aumento na transferência de calor

Os tubos de microcanais têm uma alta relação entre área de superfície e volume.

Essa diferença aumenta sua eficácia na transferência de calor da fonte de calor.

Baixo custo de material

Alumínio é um material facilmente disponível que custa menos do que outros tipos de metais.

Isso permite a fabricação de tubos de microcanais a preços justos em comparação aos materiais alternativos da concorrência.

Leve

O alumínio é um material leve quando comparado ao aço ou outros metais.

Isso permite que você incorpore tubos de microcanais em diversas aplicações, pois eles não aumentam substancialmente o peso total do produto.

Os tubos microcanais cabem no espaço disponível e não tornam o produto pesado.

Anticorrosão

O material de alumínio é resistente à corrosão, o que o torna adequado para a fabricação de tubos de microcanais.

Essa propriedade faz com que ele dure vários anos, portanto, tem um bom custo-benefício.

Alta precisão

Os tubos de microcanais vêm em formatos e configurações precisas, permitindo que dissipem o calor de forma eficaz.

Acabamento de superfície alto

Os tubos de microcanais podem vir em uma variedade de acabamentos de superfície que melhoram a aparência e a proteção do produto.

Exemplos de acabamentos que você pode usar incluem os seguintes:

Acabamento de moinho

Este tratamento consiste na formação de uma textura no tubo de microcanais após a saída dos moinhos de rolos

Um acabamento de fresagem formará superfícies ásperas e não requer acabamentos químicos ou mecânicos.

Revestimento em pó

O revestimento em pó oferece camadas protetoras e decorativas ao tubo de microcanais por meio do processo eletrostático.

Acabamento mecânico

Este método envolve polimento, jateamento, lixamento ou granulação.

Além disso, um acabamento mecânico melhorará a qualidade da superfície dos tubos de microcanais.

Pré-tratamento

Essa técnica envolve gravação ou limpeza para tratar a superfície do tubo de microcanal.

O processo de gravação ou limpeza envolve o uso de substâncias alcalinas ou ácidas.

O que são trocadores de calor de tubos de microcanais de alumínio?

Microcanal trocadores de calor [MCHEs] são uma versão de trocadores de calor de aletas e trocadores de calor de tubos.

Aqui, um único fluido, como água, fluirá pelos tubos ou canais fechados.

Ao mesmo tempo, o ar fluirá em uma direção de corrente cruzada através das aletas.

A melhoria na eficiência levou à introdução de trocadores de calor de microcanais em sistemas HVAC.

A maioria dos fabricantes concentra-se no uso de materiais de alumínio e brasagem para a construção de trocadores de calor de microcanais.

Altas temperaturas no processo de brasagem produzem uma liga metalúrgica forte dentro das juntas.

Além disso, essa técnica diminuirá sua resistência à transferência de calor.

Quais são algumas propriedades dos tubos de alumínio microcanal?

Algumas das propriedades que você pode encontrar em tubos de microcanais incluem o seguinte:

• Alta resistência à corrosão
• Baixo peso
• Boa condutividade térmica
• Alto valor de reciclagem
• Alta condutividade elétrica
• Faixa de tolerância estreita
• Boa capacidade de formação
• Alta qualidade de superfície
• Boa capacidade de flexão
• Resistência à pressão adequada
• Facilidade de manutenção
• O custo da matéria-prima é otimizado

Quais são algumas tecnologias de tubos que você pode encontrar em tubos de microcanais de alumínio?

Os tubos de microcanais têm paredes finas, portanto, precisam ter alto desempenho, resistência superior e ser econômicos.

Além disso, todas essas propriedades são vitais, mantendo o tamanho compacto do tubo de microcanal.

Exemplos de tecnologias de tubos que você pode usar em tubos de microcanais incluem o seguinte:

Tecnologia de tubo de covinha

Esta tecnologia oferece alto desempenho nos tubos microcanais.

Isso aumentará a turbulência do fluido e a taxa de transferência de calor ao quebrar as camadas limites dentro dos tubos.

Tecnologia de tubos multicâmara

Essa tecnologia reduzirá a espessura do núcleo para um espaço apertado.

Além disso, proporciona alto desempenho e estabilidade mecânica em uma área mínima.

Além disso, eles são adequados para aplicações de alta pressão.

Tecnologia de tubo sem extremidade

Para cabeçotes de tubos de microcanais padrão, os tubos podem vir sem forma nas extremidades.

Isso não proporcionará nenhuma junção entre tubo e cabeçote, o que pode causar interrupção.

Além disso, oferece um processo de brasagem sem vazamentos.

Quais geometrias você pode encontrar em tubos de microcanais de alumínio?

Os tubos de microcanais têm diversas peças e conectores que garantem uma montagem bem-sucedida.

Elas envolvem o seguinte:

• Tubos multiportas
• Barbatanas do lado ar
• Coletores
• Divisores
• Tampas de extremidade
• Mangas adesivas retráteis
• Suportes de montagem
• Tampões de tubo de conexão
• Barras de reforço
• Acessórios laterais
• Arruelas isolantes, etc.

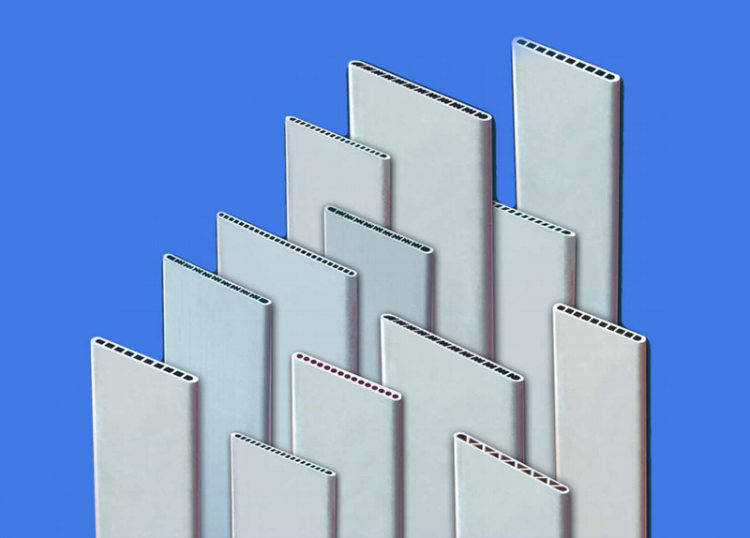

Tubo de alumínio microcanal

Qual é o design dos tubos de alumínio microcanal?

Existem vários designs que você pode encontrar em tubos de microcanais.

Elas envolvem o seguinte:

Portas triangulares

As aletas neste tubo de microcanais têm o formato de um triângulo.

Portos Quadrados

Aqui, as barbatanas têm o formato de um quadrado.

Portas H

Neste design, as aletas estão em uma configuração quadrada.

Além disso, dentro da configuração quadrada, algumas aletas correm parcialmente de cima para baixo, em ambos os lados.

Portas Circulares

As barbatanas neste design têm o formato de um círculo.

Que tipo de aletas você pode encontrar em tubos de alumínio microcanal?

O design dos tubos de microcanais pode vir com aletas com venezianas ou aletas planas.

Além disso, isso dependerá do desempenho que você precisa, das condições e dos seus requisitos.

O tubo de microcanais com aletas venezianas proporcionará uma maior taxa de transferência de calor, mas também terá uma alta queda de pressão nos lados do ar.

Tubos de microcanais com aletas planas oferecem melhores características em certos usos, por exemplo, condições de congelamento.

Veja como esses dois designs de nadadeiras se comparam:

Barbatanas planas

Este design de aleta tem diversas vantagens para usos industriais.

Por exemplo, condensadores industriais funcionarão com um alto delta de temperatura entre o ar e o refrigerante.

Nesse cenário, a área de superfície do tubo de microcanal com aletas planas corresponderá perfeitamente à aplicação.

Barbatanas com venezianas

Este design de aleta aumentará a taxa de transferência de calor ao oferecer diversas bordas de placa plana.

Essas bordas de ataque de placa plana têm um coeficiente de transferência de calor mais alto.

Tubos de microcanais com aletas venezianas aumentarão a taxa de transferência de calor por um fator entre 2 e 3.

Isso é alto quando comparado aos tubos de microcanais com aletas planas.

Além disso, os tubos de microcanais com aletas venezianas oferecem vantagens adicionais, pois você aumentará a taxa de transferência de calor sem aumentar a resistência ao fluxo.

Alguns fatores que você precisa considerar ao equilibrar a transferência de calor e a resistência do ar em tubos de microcanais com aletas com venezianas incluem:

1. Altura das barbatanas
2. Ângulo da veneziana
3. O número de persianas
4. Passo da veneziana
5. Geometria das aletas

Qual é a importância dos coletores em tubos de alumínio microcanal?

Os coletores em tubos de microcanais são redondos e o material para sua construção vem da liga de alumínio AA4045.

Além disso, esta liga vem com ligas revestidas AA3005-H14 ou AA3003-H14.

Esta combinação oferecerá um excelente desempenho na brasagem e maior resistência à corrosão em diversas aplicações.

Além disso, você pode selecionar coletores com vários diâmetros e espessuras de parede para garantir o desempenho ideal do projeto.

O diâmetro pode variar entre 16 mm e 50 mm, enquanto a espessura da parede varia de 1,2 mm a 2,3 mm.

A escolha do tamanho correto do coletor é essencial para garantir a distribuição adequada dos fluidos ao longo do tubo do microcanal.

Além disso, ele proporciona uma operação ideal do tubo de microcanais em condições de carga de calor parcial e carga de calor total.

O coletor de saída dos projetos de condensadores contendo tubos de microcanais verticais possui defletores.

Os defletores impedem que o gás dentro do sistema escape da serpentina, mas atuam como receptores que acumulam e retêm o fluido.

Além disso, o excesso de carga do fluido retorna para a parte inferior do coletor e auxilia na otimização da carga do sistema.

Receptores de refrigerantes integrados melhoram a operação de condensadores de carga parcial.

Além disso, você pode remover o receptor de refrigerante líquido do sistema quando o coletor de saída de refrigerante contiver volume suficiente.

Ao instalar tubos de microcanais, certifique-se de que a conexão do refrigerante de saída esteja mais baixa ou no mesmo nível da conexão de entrada.

Os coletores também vêm fechados com tampas nas extremidades que podem ter divisões isoladas.

Essas divisões separarão as passagens de fluxo dentro das serpentinas do condensador multipassagem.

Além disso, você pode identificar os divisores pelos entalhes que estão na superfície externa do coletor.

O que são passagens de fluxo em tubos de alumínio de microcanais?

Os tubos de microcanais geralmente vêm com várias passagens ou conjuntos de tubos.

Além disso, os conjuntos de tubos conterão menos tubos a cada passagem sucessiva.

Os conjuntos de tubos para cada passagem são isolados uns dos outros com a ajuda de divisores de coletor.

Os entalhes exibidos no coletor ajudarão a identificar a localização dos divisores.

Além disso, ajudará a identificar a disposição das passagens dentro da serpentina do condensador do tubo de microcanal.

Há uma razão para ter vários projetos de passagem na serpentina do condensador de tubo de microcanal.

A densidade do fluido de resfriamento aumentará constantemente à medida que ele flui pelas serpentinas do condensador nos tubos de microcanais.

Isso exigirá que as passagens fiquem sucessivamente menores na direção do fluxo de refrigerantes.

É essencial determinar o arranjo correto da passagem e o número de tubos de cada passagem.

Isso garantirá que você obtenha uma taxa de aquecimento ideal dentro do condensador quando a pressão do refrigerante cair.

O que você deve considerar ao escolher conexões em tubos de microcanais de alumínio?

A maioria das conexões que você encontrará em serpentinas de condensadores são principalmente de cobre.

No entanto, existem outros tipos de materiais que você pode usar para fazer as conexões.

Eles incluem aço inoxidável, alumínio ou cobre, e o diâmetro, ângulo de curvatura, comprimento, etc., dependem de suas especificações.

Aqui estão alguns fatores a serem considerados ao selecionar as conexões que você usará em tubos de microcanais:

Localização da conexão

A localização das conexões dos tubos pode ser a seguinte:

1. Lado do tubo de microcanal
2. Na face do sistema
3. Em um ângulo arbitrário
4. Na extremidade do coletor

Além disso, você pode escolher a área de localização individualmente, dependendo da entrada e saída do seu sistema.

Por exemplo, a entrada de uma conexão de refrigerante geralmente fica mais alta ou em posição igual à conexão de saída.

Isso permite que a gravidade ajude no fluxo.

Tipo de conexão

Por exemplo, se você precisar conectar a serpentina de refrigeradores à tubulação, precisará de um tipo específico de conexão.

Existem vários tipos de conexão padrão, como:

1. Conexão flangeada
2. Conexão do suor
3. Conexão roscada

Além disso, dependendo de suas especificações, você pode ter diferentes tipos de conexão com vários padrões e especificações.

Dependendo dos requisitos do sistema e do tubo de microcanal, você pode equipar o sistema com vários tipos de conexão de entrada e saída.

Elas envolvem o seguinte:

1. Conexão flangeada de alumínio
2. Conexão de suor feita de cobre
3. Tubos de conexão roscados feitos de aço inoxidável
4. Tubos de cobre que foram soldados em conexões de latão roscadas, etc.

Além disso, há vários tipos de conexões de entrada e saída que você pode encontrar para seu sistema.

Os tubos de microcanais podem vir com os seguintes acessórios para atuar como vedação:

1. Válvulas Shrader adequadas para bobinas com carga acima de 1 bar de pressão de gás
2. Tampas de extremidade soldadas adequadas para bobinas com carga superior a 1 bar de pressão de gás
3. Tampões de borracha adequados para bobinas carregadas com um nível de pressão abaixo de 1 bar
4. Tampas plásticas adequadas para bobinas vazias
5. Nenhum encaixe adequado para bobinas vazias

Orientação de conexão

A geometria dos tubos de conexão depende da tubulação disponível para o sistema que você está usando.

Aqui estão alguns exemplos de geometrias que você pode encontrar:

1. Conexão direta
2. Cotovelo em qualquer ângulo em relação aos planos da bobina
3. Cotovelo em um ângulo arbitrário em dois ou mais planos

Por que é importante revestir tubos de microcanais de alumínio?

A corrosão e a deterioração do material de alumínio dos tubos de microcanais podem afetar seu desempenho.

A deterioração pode ocorrer devido a reações químicas ou físicas com elementos ambientais.

Isso pode causar falha ou degradação em termos de desempenho do tubo de microcanal.

Além disso, haverá uma troca de calor inadequada no local da corrosão.

As áreas que podem levar à corrosão dos tubos de microcanais incluem o seguinte:

• Áreas próximas a tráfego rodoviário intenso
• Ambientes costeiros e marinhos
• Áreas próximas a indústrias ou áreas urbanas
• Locais próximos a fábricas, plantas químicas, usinas de energia, etc.
• Uma combinação dos locais acima

Quando você não protege os tubos de microcanais, eles ficam propensos a falhar devido à corrosão.

Além disso, os tubos de microcanais de alumínio são menos propensos à corrosão do que outros tipos de materiais metálicos.

O revestimento de tubos de microcanais minimizará a taxa de corrosão em ambientes extremos.

O melhor revestimento para tubos de microcanais que oferece os mais altos níveis contra corrosão é a eletrodeposição aplicada na fábrica.

Também é conhecido como eletrorrevestimento [e-coating] ou deposição eletroforética.

Esta camada produz um acabamento uniforme com altas propriedades de resistência à corrosão.

Outro material de revestimento que você pode usar é o processo de cromo trivalente [TCP].

O que é revestimento eletroforético epóxi em tubos de microcanais?

Este é o processo de deposição de partículas eletricamente carregadas fora de uma suspensão aquosa para revestir tubos de microcanais.

Durante o processo, você aplicará tinta no tubo de microcanal com uma espessura de filme específica.

A quantidade de voltagem aplicada regulará a espessura do filme que forma uma camada eletricamente isolante.

Como o revestimento isola eletricamente o tubo de microcanal, o processo de deposição será interrompido.

Isso garantirá uma espessura de filme consistente.

As quatro fases do processo de eletrorrevestimento envolvem o seguinte:

Pré-tratamento

Isso envolve a limpeza do tubo de microcanais e a fosfatação.

Aqui, você irá imergir, untar, enxaguar e fosfatar o tubo de microcanais.

Isso é essencial, pois melhora o desempenho e garante que nenhum contaminante entre no banho de eletrodeposição.

Aplicação de revestimento

Aqui, você aplicará a camada por meio de um banho de eletrodeposição.

O banho contém emulsão de tinta 10% a 20%, água deionizada 80% ou mais e solventes.

Os retificadores CC controlam a quantidade de tinta que se deposita na superfície do tubo de microcanais.

Enxágue pós-revestimento

Aqui, você eliminará o excesso de tinta da superfície do tubo de microcanais.

Isso oferecerá um alto nível de eficiência e melhorará a estética.

Cura térmica

Aqui, você irá curar a amostra usando um forno de cozimento.

A cura térmica curará e reticulará a tinta do filme, garantindo assim o melhor desempenho e resistência à corrosão.

É possível dobrar tubos de alumínio com microcanais?

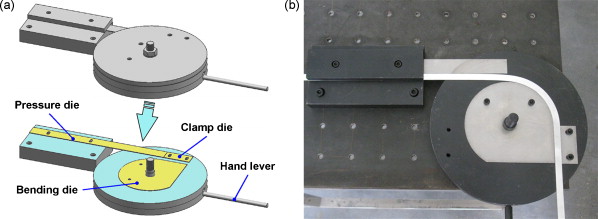

Tubo de microcanal de curvatura

Sim, você pode dobrar seu tubo de microcanal dependendo dos requisitos da sua aplicação.

Os tubos de microcanais vêm com invólucros?

Como opção, os tubos de microcanais podem vir com invólucros adequados à sua aplicação.

Os invólucros são herméticos e vêm prontos para instalação.

Qual grau de alumínio usar para fabricar tubos de microcanais de alumínio?

A seguir estão alguns graus de alumínio que você pode usar para fabricar tubos de microcanais:

• Liga de alumínio série 1000
• Liga de alumínio série 3000
• Liga de alumínio série 6000

Claro, se você precisa de um tubo de microcanal feito de material de liga específico, a Wellste está aqui para aconselhar – entre em contato conosco agora.
