¿Cómo personalizar un poste telescópico para exteriores?

Comunicación durante la etapa de diseño.

El 16 de enero de 2023, recibimos una consulta sobre Poste telescópico de aluminio de un cliente que expresó sus necesidades en un texto extenso.

El cliente no proporcionó ningún dibujo, pero envió una foto de muestra, con la esperanza de que pudiéramos ayudarlo a personalizar uno similar. poste telescópico.

La información del cliente para el poste telescópico es como sigue:

– La longitud plegada es de aproximadamente 27,5 pulgadas y la longitud total extendida es de aproximadamente 32,5 pulgadas (máximo de 35 pulgadas).

– Superficie: Anodizada para evitar la corrosión.

– Otros requisitos: agregue tapas de plástico en los extremos.

El diámetro exacto del tubo telescópico Aún se está determinando, pero el cliente prefiere un tubo de 3/4" anidado en un tubo de 7/8", un tubo de 7/8" anidado en un tubo de 1", o un tubo de 1" anidado en un tubo de 1 1/8". tubo.

Poste telescópico para exterior.

Cotización inicial

Después de revisar nuestro catálogo,

  • el cliente eligió un tubo de aluminio extruido con un espesor de pared de 1,0 y un diámetro de tubería exterior de 26 mm y un diámetro de tubería interior de 22,5 mm.
  • Solicitaron que se agregaran tapas en los extremos, con un pequeño orificio en el medio para el drenaje del agua.
  • Los colores requeridos son plateado, verde y negro.

Según los requisitos del cliente, recomendamos 22-25 mm. poste telescópico con cierre giratorio y proporcionó una cotización de la tarifa de muestreo y el precio al por mayor.

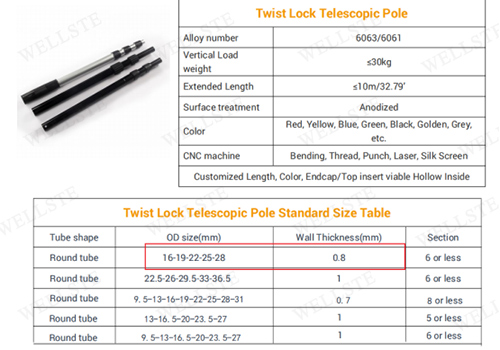

Ficha técnica del tubo telescópico Wellste

Negociación técnica

El cliente quedó muy satisfecho de que las muestras pudieran fabricarse al menor coste sin necesidad de herramientas. Solicitaron lo siguiente tubo telescópico para ser muestreado:

  • 2 juegos de diferentes longitudes (26″ plegable – 34″ extendido / 27,5″ plegable – 35″ extendido)
  • Tres colores diferentes (plata, negro, verde) con diferentes configuraciones de cierre giratorio.
  • Todos los prototipos deberán realizarse con un espesor de 1,0 mm.
  • Deben tener tapas de plástico en los extremos (una junta de 22 mm/una junta de 25 mm) que puedan deslizarse hacia afuera (taladre un orificio de aproximadamente 11 mm en el centro para el drenaje).
  1. Negro – Componente de aluminio de 2 piezas con tapa final extraíble (orificio central de 11 mm) – 1 poste telescópico con cierre giratorio– tubo interior 22 mm / tubo exterior 25 mm – longitud plegada 27,5 pulgadas – longitud total extendida 35 pulgadas.
  2. Verde – Componente de aluminio de 2 piezas con tapa de extremo extraíble (orificio central de 11 mm) – 1 poste telescópico con cierre giratorio – tubo interior de 22 mm/tubo exterior de 25 mm – longitud de plegado 27,5 pulgadas – longitud total extendida 35 pulgadas.
  3. Plata – Componente de aluminio de 2 piezas con tapa deslizante (orificio central de 11 mm) – 1 poste telescópico con cierre giratorio – tubo interior de 22 mm/tubo exterior de 25 mm – longitud de plegado 27,5 pulgadas – longitud total extendida 35 pulgadas.
  4. Negro – Componente de aluminio de 2 piezas con tapa deslizante (orificio central de 11 mm) – 1 poste telescópico con cierre giratorio – tubo interior de 22 mm/tubo exterior de 25 mm – longitud de plegado 26 pulgadas – longitud total extendida 34 pulgadas.
  5. Verde – Componente de aluminio de 2 piezas con tapa deslizante (orificio central de 11 mm) – 1 poste telescópico con cierre giratorio – tubo interior de 22 mm/tubo exterior de 25 mm – longitud de plegado 26 pulgadas – longitud total extendida 34 pulgadas.
  • Negociación del espesor de la pared

nuestra empresa tubo telescópico de aluminio tiene un espesor de pared de 0,8 mm, pero el cliente todavía quiere un espesor de pared de 1,0 mm debido principalmente a problemas de carga.

El cliente vio en nuestro catálogo que hay un tamaño 22,5-26 con un espesor de pared de 1,0 mm y preguntó si era factible.

Respondimos que esto tubo telescópico de aluminio es diferente de la rotación de la tubería que hemos estado discutiendo y no tenemos tapas de extremo adecuadas para esta tubería.

El cliente lo entendió, por lo que eligió el estilo y la talla que le recomendamos anteriormente.

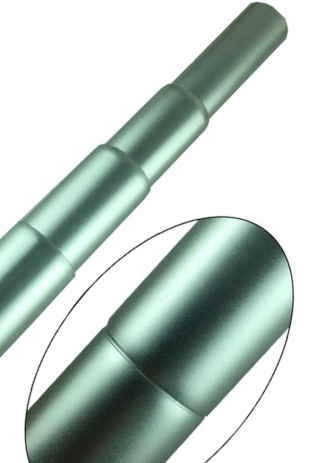

Tubería de acero telescópica



  • Negociación del límite final

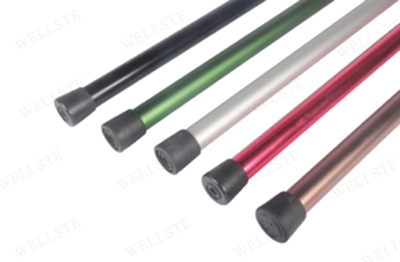

El cliente pidió ver nuestras tapas finales. Esperan que las tapas de los extremos puedan ser como se muestra a continuación.

Poste telescópico de aluminio Wellste

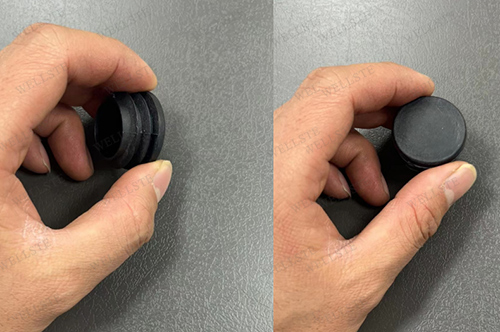

Pero las tapas finales que utilizamos habitualmente son las siguientes.

accesorios para postes telescópicos



  • Muestreo

El cliente acordó y finalizó el tamaño y los detalles para el muestreo, que son los siguientes:

– poste telescópico con cierre giratorio 2 secciones OD 22-25 mm WT 0,8 mm

– 26 “- 36” (660,4-914,4 mm)

– Tapa final extraíble (agujero central 11-12 mm)

– Cinco conjuntos verdes y/cinco conjuntos azules

Problemas encontrados durante la producción.

  • Problema de tubos huecos y macizos.

Después de que el cliente pagó, descubrimos un problema importante al ordenar los detalles de este pedido:

aunque el cliente no nos informó del propósito de este tubo telescópico de aluminio, mencionaron que se debe cavar un agujero en el medio de la tapa del extremo para permitir que el agua fluya, lo que significa que la tubería debe ser hueca.

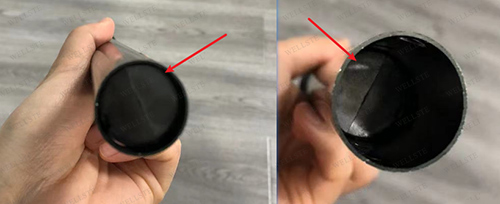

Pero nuestros accesorios telescópicos para rotación de tuberías son sólidos, como se muestra en la figura.

poste telescópico hueco

Para asegurar que el tubo de aluminio es hueco, debemos sustituir el tubo telescópico de rotación por uno de rotación exterior tubo telescópico.

Enviamos los vídeos de las dos tuberías al cliente como referencia. (Rotación de la tubería: girar la tubería; rotación externa: girar el accesorio)

El cliente respondió que el agua no “fluirá a través” del componente, pero que ocasionalmente puede ingresar al interior y debe descargarse fácilmente.

El orificio de la tapa del extremo también se puede conectar fácilmente a otro componente (fabricado por el cliente).

Para el cliente, la fuerza de bloqueo es muy importante.

Si una cerradura es mucho más resistente que otra, el cliente la elegirá sin comparación.

Si las fuerzas de los dos bloqueos son iguales, el cliente quiere comparar las diferencias entre los dos mecanismos de bloqueo (bloqueo de rotación de tubería/bloqueo de rotación de accesorios).

  • Cuestión de la longitud de las tuberías interior y exterior.

El cliente tiene una pregunta sobre cómo prevenir el interior. tubo de aluminio caiga dentro del tubo exterior. ¿Se puede hacer una “ranura” en el tubo exterior para evitar que el tubo interior se caiga si es necesario? ¿Cuál es la longitud exacta de los tubos interior y exterior?

Respondimos:

– Rotación de la tubería: Carga de 8 kg.

– Rotación externa: Carga de 20 kg.

Con respecto a la cuestión de "cómo evitar que la tubería interior caiga dentro de la tubería exterior", nuestro diseño actual es el siguiente:

– Diámetro exterior 22 mm: 650 mm

– Diámetro exterior 25 mm: 292 mm

Dado que el tubo interior es más largo que el tubo exterior, no se producirá la situación descrita por el cliente.

El cliente esperaba que el tubo exterior fuera más largo que el interior y nos invitó a explicarle su diseño y aplicación por teléfono.

Chat con pértiga telescópica Wellste

El cliente explicó que esto tubo telescópico de aluminio se utilizaría como remo de kayak, por lo que debe tener la mayor capacidad de carga posible;

El orificio en la tapa del extremo también se debe a que se usará en agua y el agua puede fluir hacia la tubería, por lo que es necesario drenar;

La tapa del extremo debe ser ligeramente más grande que el diámetro de la tubería porque agregará otro componente a la tubería y la tapa del extremo puede mantener el componente en su lugar para evitar que se resbale;

Para ahorrar espacio, el cliente espera que el tubo exterior sea más largo que el tubo interior.

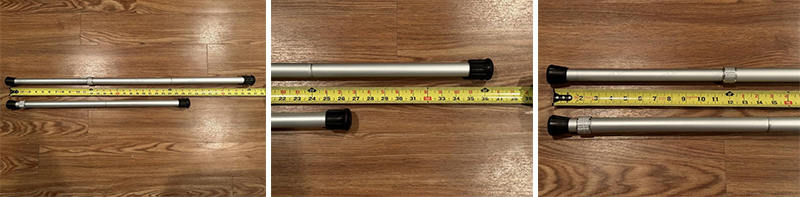

Después de la llamada telefónica, el cliente nos envió un conjunto de fotografías de las tuberías que probó anteriormente.

Longitud del poste telescópico



No decepcionamos al cliente y encontramos los accesorios que buscaba, con un diámetro inferior de unos 34 mm..

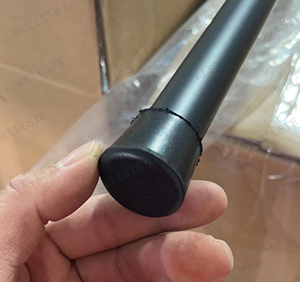

Tapa final de poste telescópico



 El fondo del Poste telescópico de aluminio fue perforado con un agujero.

Demostramos la tapa del extremo extraíble según lo solicitado.

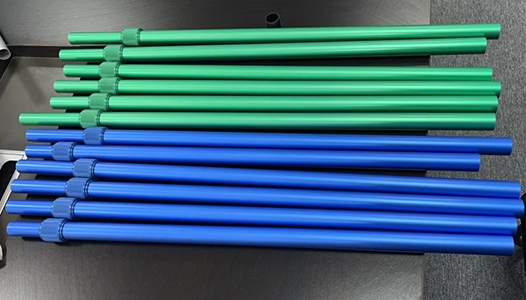

El producto final:

Pértiga telescópica Wellste con cierre giratorio

El cliente está muy satisfecho con los productos y está listo para realizar un pedido al por mayor pronto.
