設計段階のコミュニケーション

私たちは 押し出しアルミニウム筐体 2022年3月31日に、主に照明業界に従事しているカナダの顧客から問い合わせがありました。この顧客をABC社と呼びました。

電気エンクロージャにはどのような種類がありますか?

ABC 社は、Wellste がどのような電気エンクロージャを製造できるかを尋ねました。Wellste では 4 種類の電気エンクロージャを製造できます。

• フランジ付き分割ボディ 押し出しアルミ筐体.
• フランジのない分割ボディの押し出しアルミニウム エンクロージャ。
• フランジ付きの一体型押し出しアルミニウム エンクロージャ。
• フランジのない一体型押し出しアルミニウムエンクロージャ。

各タイプのエンクロージャにはさまざまなサイズがあり、ニーズに応じてカスタマイズすることもできます。

カスタムアルミ筐体設計

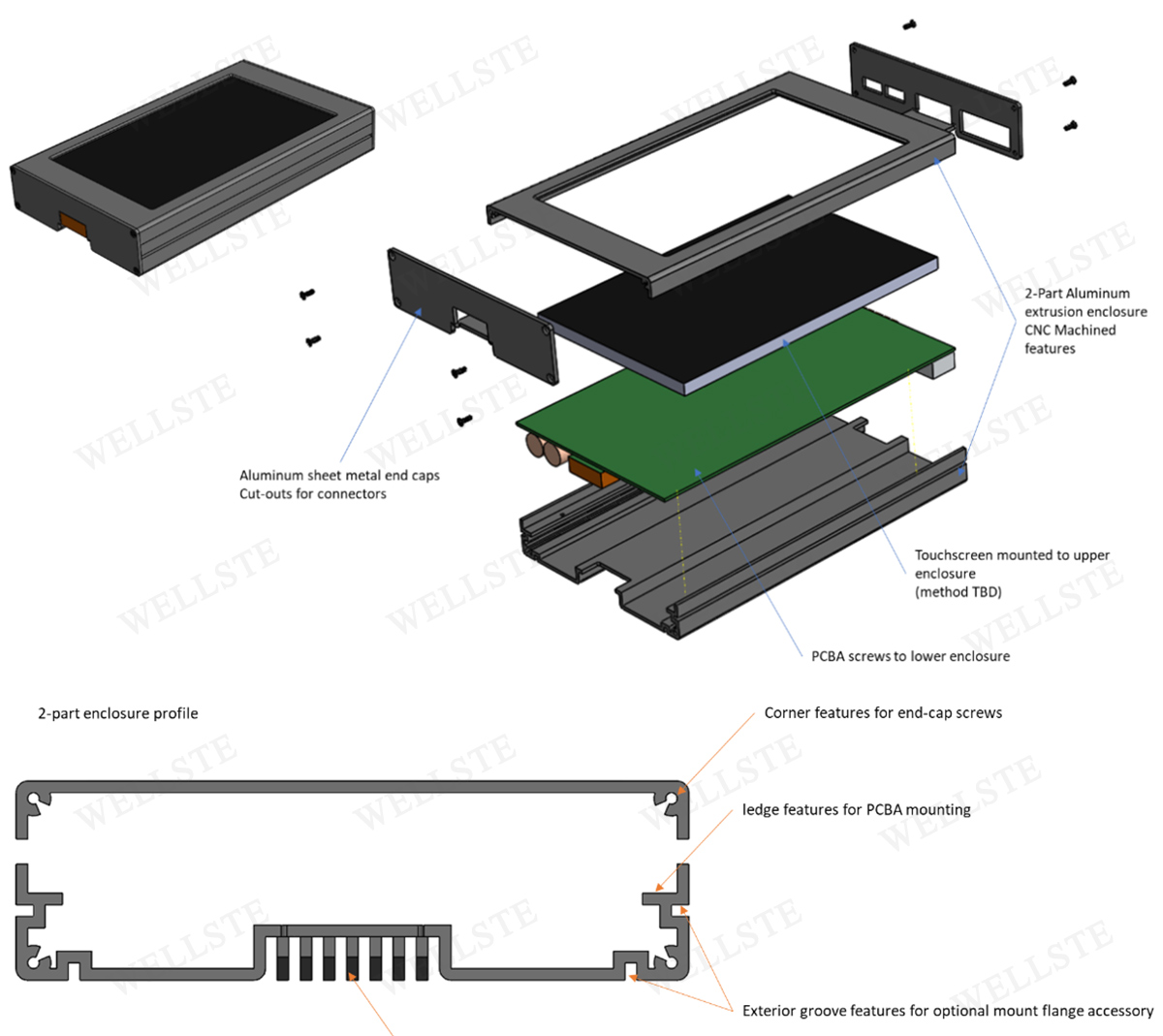

ABCは選択する カスタムアルミエンクロージャ 7 インチのタッチ スクリーン デバイスの場合、筐体のサイズは約 120 x 200 x 30 mm で、PCBA を筐体の内側の表面にねじ止めする必要があります。ABC は、製品設計のコンセプト図と STP 図面を提供しました。

見積書

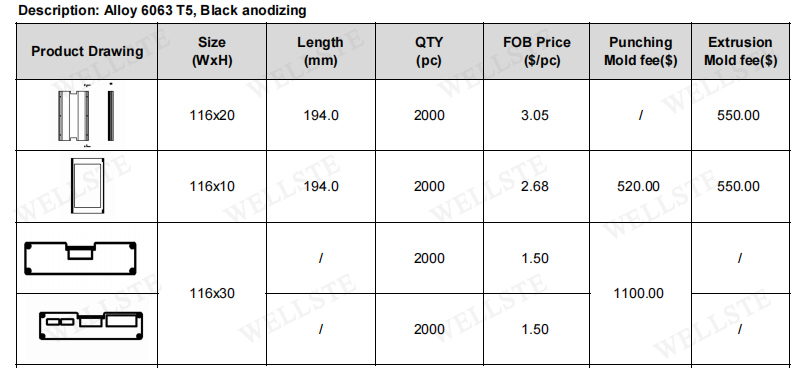

押し出しアルミニウム筐体価格

2022年4月8日、当社はABC社から提供された図面に基づいて技術評価を行った後、ABC社に見積書を提示し、ABC社は当社の価格に満足しました。

Wellste は押し出しアルミニウム筐体のサンプルを提供できますか?

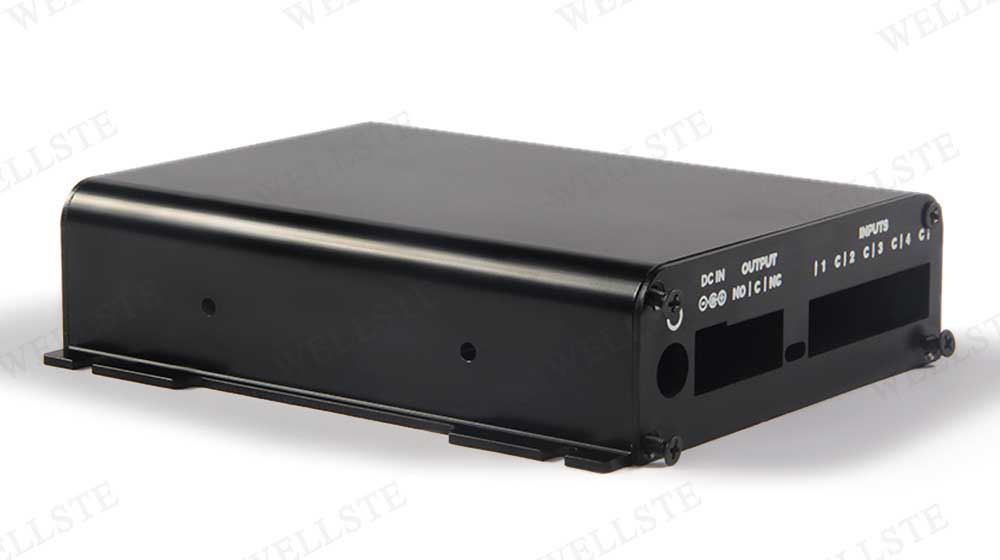

見積もり後、ABCは私たちに カスタムアルミエンクロージャ 製品の品質を確認するために、同様のサイズのサンプルを在庫していましたが、 分割ボディ押し出しアルミニウム筐体 入手できなかったので、私たちは アルマイト加工アルミニウム筐体 写真のようなサンプルを ABC に送って、黒色陽極酸化表面と当社製品の品質を確認してください。

ABC は私たちの決定に満足しました。

ABC 社は当社からサンプルを受け取り、サプライヤーとして当社を選択することを決定しました。

技術交渉

PCB のエンクロージャを設計するにはどうすればいいですか?

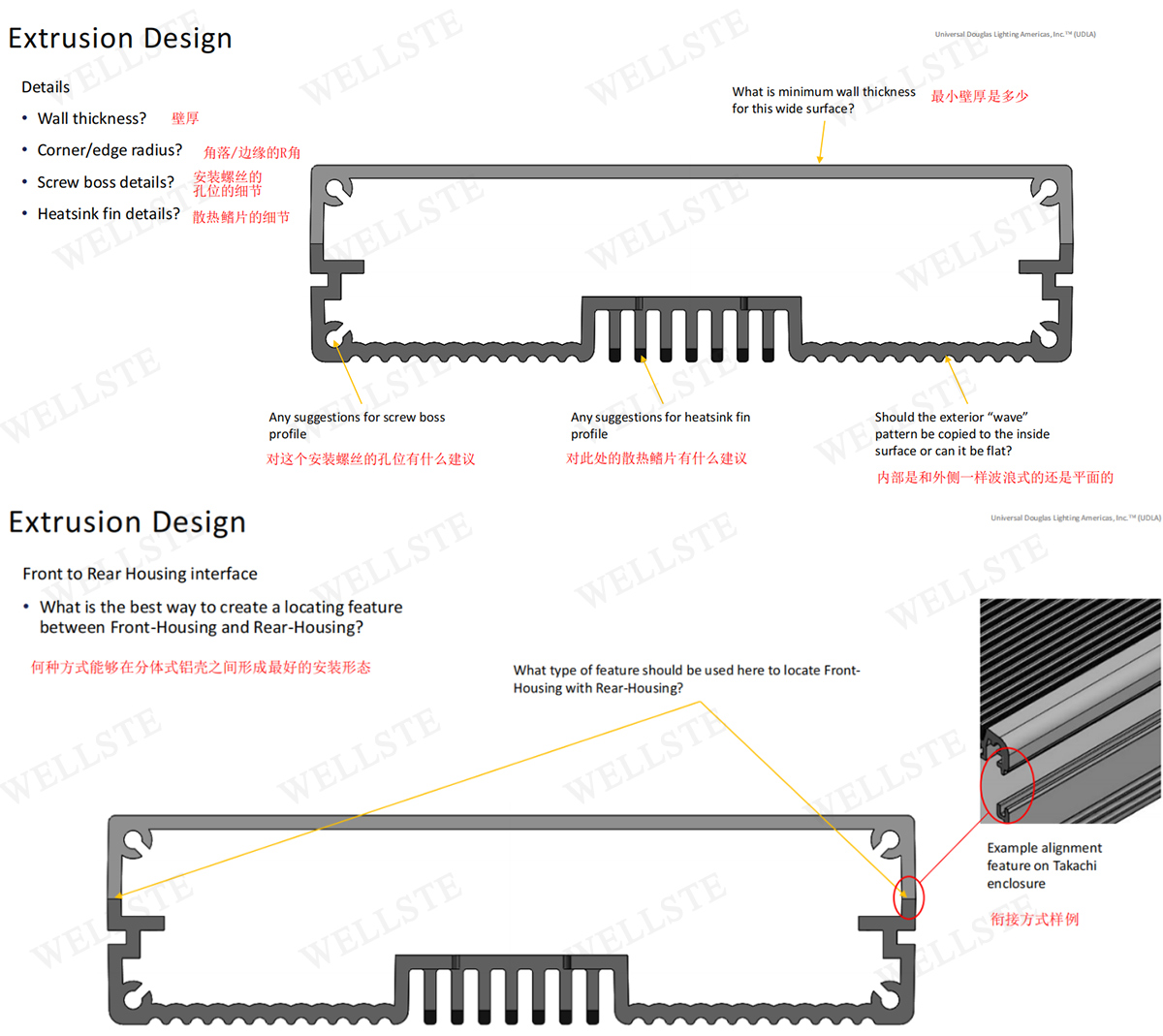

2022年4月25日、その時点で カスタムアルミエンクロージャ サンプルが製造中だったため、ABC 社は、製品と設計、および推奨される壁の厚さ、ヒートシンクのサイズ、許容される変動などについてアドバイスを提供できるかどうか尋ねました。

お客様からの質問は多くありますが、技術的および生産的な実現可能性に関係し、そのような製品の処理は困難です。いくつかの問題は、実際の生産後にのみ、いくつかのポイントを達成できるかどうかがわかるため、当社はお客様が無料で試すのを支援します。 押し出しヒートシンクエンクロージャしたがって、最初にサンプルを作成し、徐々に調整することをお勧めします。

これほど大きな窓の切断をどうやって実現するのでしょうか?

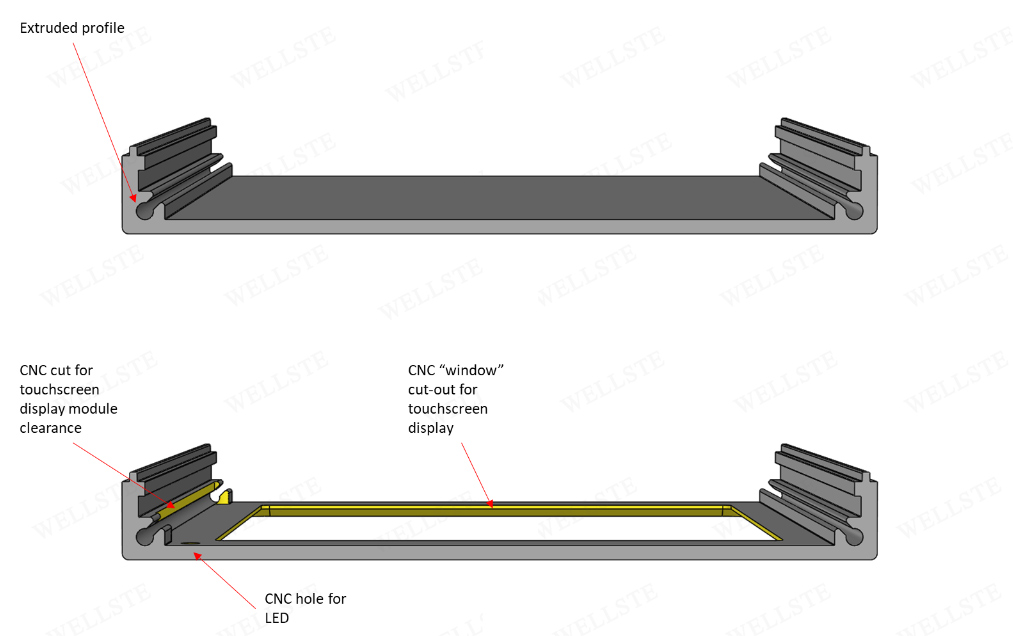

ABC の主な懸念事項の 1 つは、このプロファイルで、これほど大きなウィンドウのカット部分をどのように実現するかということです。

弊社のエンジニアが集中的に評価会議を行った結果、以下の提案をさせていただきました。

開口部が大きすぎるため、CNC 加工法を使用すると、両端の固定具によってプロファイルが変形する可能性があります。この開口部を作るには、パンチング加工を使用する方がよいでしょう。

アルミ押出クランプ

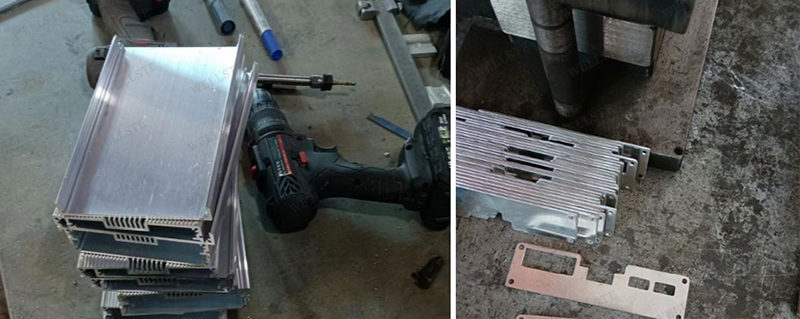

アルミパンチング

開口部の周囲に60度の面取りを施す方法?

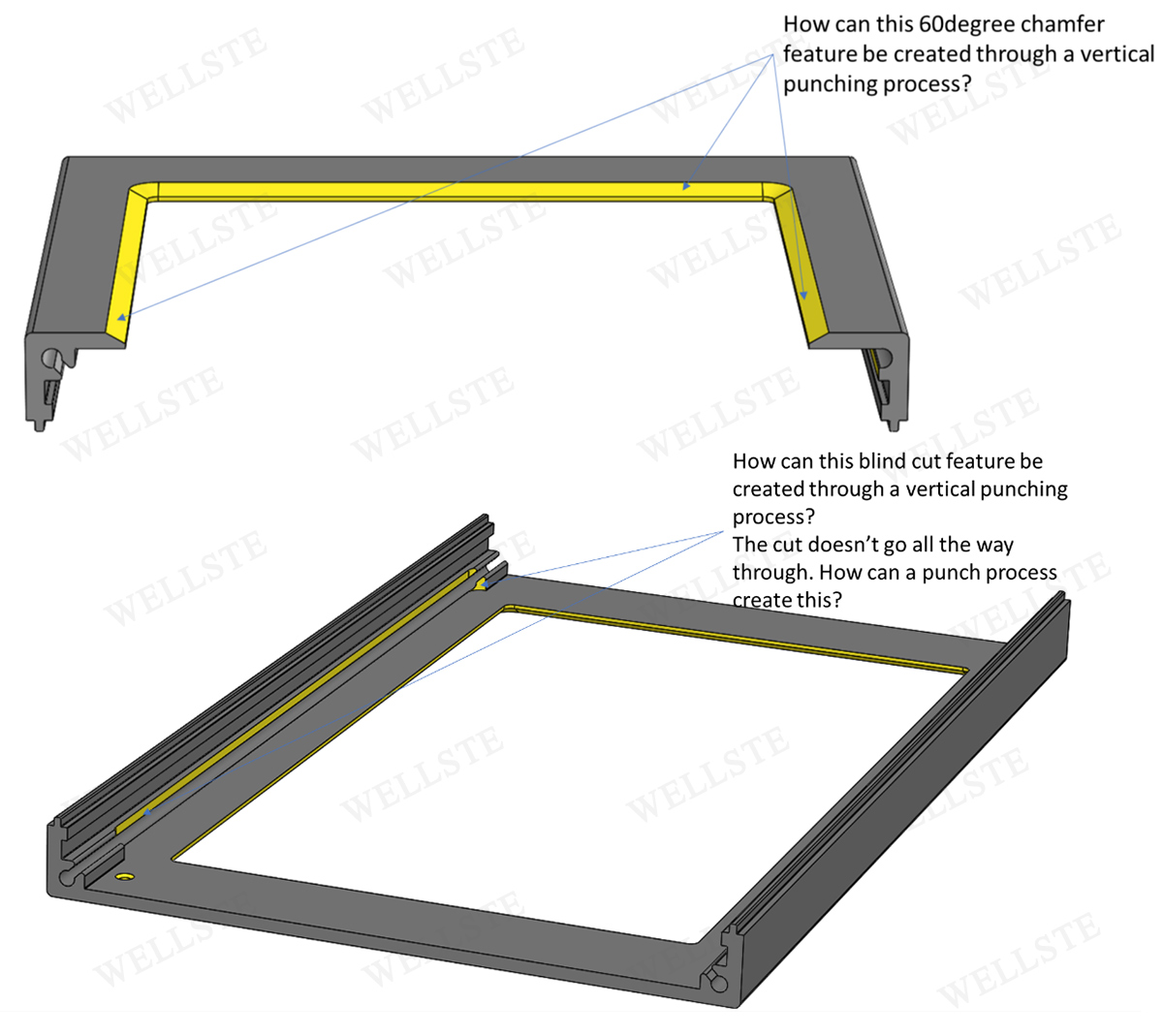

ABC は要点は理解しましたが、同時に別の疑問が生じました。開口部の周囲に 60 度の面取りをどうするかということです。

面取りは LED ディスプレイ用なので、ABC では面取りがきれいでバリがない状態である必要があります。

NC え囲い だ電子設計

また、両端の固定具による変形が心配なので、 CNCマシンで小さなLEDの穴を加工する?

また、下の写真にマークされている切り欠き部分はどのような工程で作られているのでしょうか?

弊社のエンジニアが評価し、以下の生産計画を提示しました。

• まず大きな穴を開けます。
• そしてCNCで面取りをします。

面取り工程では、CNC 固定具がきつく締め付けられることがないため、変形は発生せず、切り欠き部分も CNC によって削り取られます。

押し出しアルミ筐体会議の議論

質問に答えた後、ABC をビデオ会議に招待して、さらに質問があるかどうかを確認し、一緒に解決できるようにします。

ビデオ会議後、ABC 社は最終図面を決定し、弊社が迅速にプロトタイプを作成できることを希望しました。注文プロセスは次のとおりです。

1. 製作図が作成され、ABC がさらに変更を加えます。
2. ABC の PCB 設計はまだ完了していないため、微調整が必要になる可能性があります。
3. プロトタイプ図面V5を完成させます。
4. 製作図面をABCに送り、確認をもらいます。
5. 金型開放工程を開始します。

サンプル製作

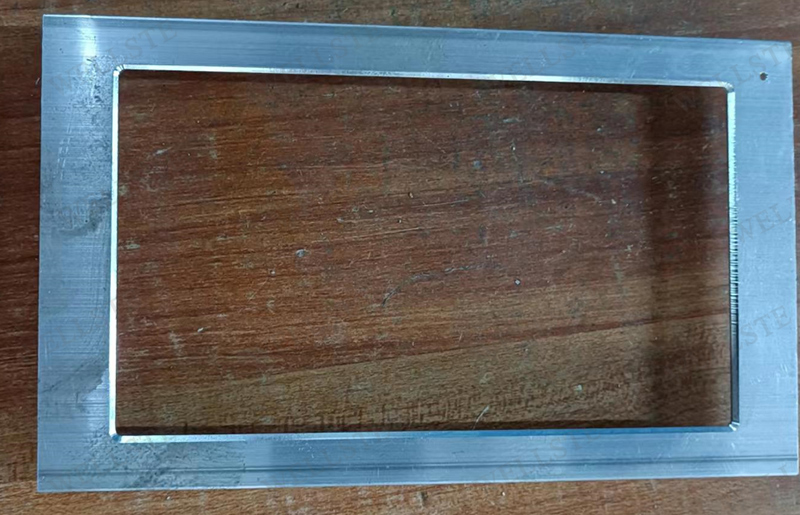

2022年8月17日、 押し出しアルミエンクロージャボックス エンドプレートのサンプルが完成しました。

生産中に発生した問題

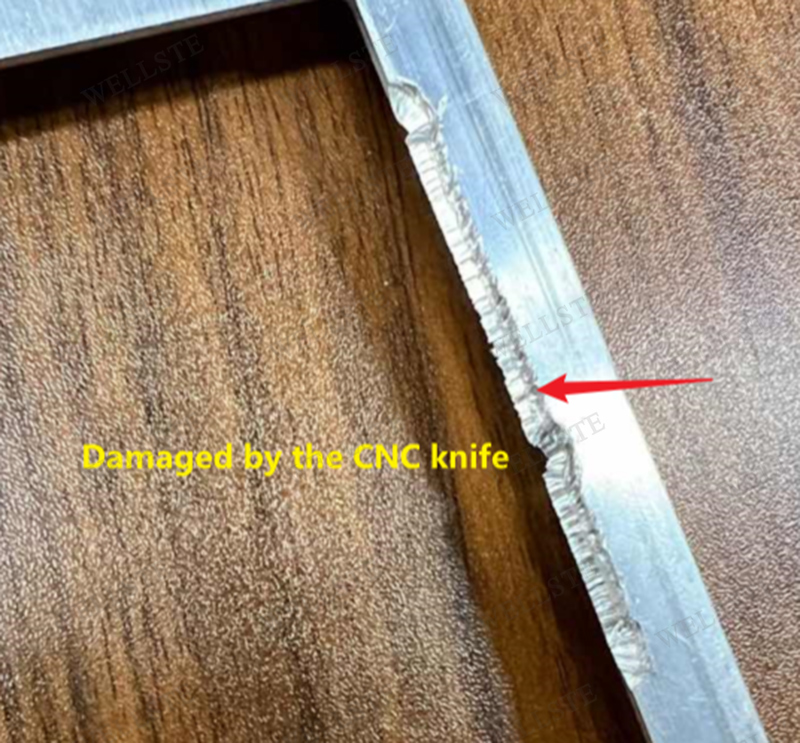

3つの解決策 押し出しアルミニウム筐体 CNCツールによってエッジが損傷した

作るときは カスタムアルミエンクロージャサンプルでは、大きな窓の面取りが大きすぎて、 アルミニウム筐体 軽すぎると、実際のCNC加工中に振動が発生しやすくなり、CNCツールによってエッジが損傷してしまいました。

当社は最初から前向きに反応し、ABC に 3 つの解決策を提示しました。

オプション 1. エッジの滑らかさを確保する必要がある場合は、スタッフが手作業でエッジを研磨します。

オプション 2. 面取りが後のアプリケーションに関連している場合、当社のエンジニアが再評価し、他の解決策を見つけます。

オプション 3。面取り角度を 60 度から 45 度に減らすことは可能ですか? また、面取りの深さは 1 mm 以下にする必要があります。 そうであれば、すぐに新しいプロトタイプを試してみます。

ABC は、面取りの目的は、ハウジングとウィンドウ内に配置されるタッチ スクリーン間のスムーズな移行を実現し、ユーザー エクスペリエンスを向上させることだと回答しました。

ABC は、CNC 加工を容易にするために、面取りの角度と深さを変更することに同意しました。

2022年8月31日、面取り角度と深さを変更した結果、面取りが正常に加工されました。

2022年9月29日、ABCはサンプルを受け取り、品質が良いとコメントしました。ABCはサンプルを改良中です。 アルミ押し出しエンクロージャ その後の生産を実行するための設計。

サンプル受領後に ABC から要求されたサイズと形状の変更の一部。

エンクロージャを設計するときに何を含める必要がありますか?

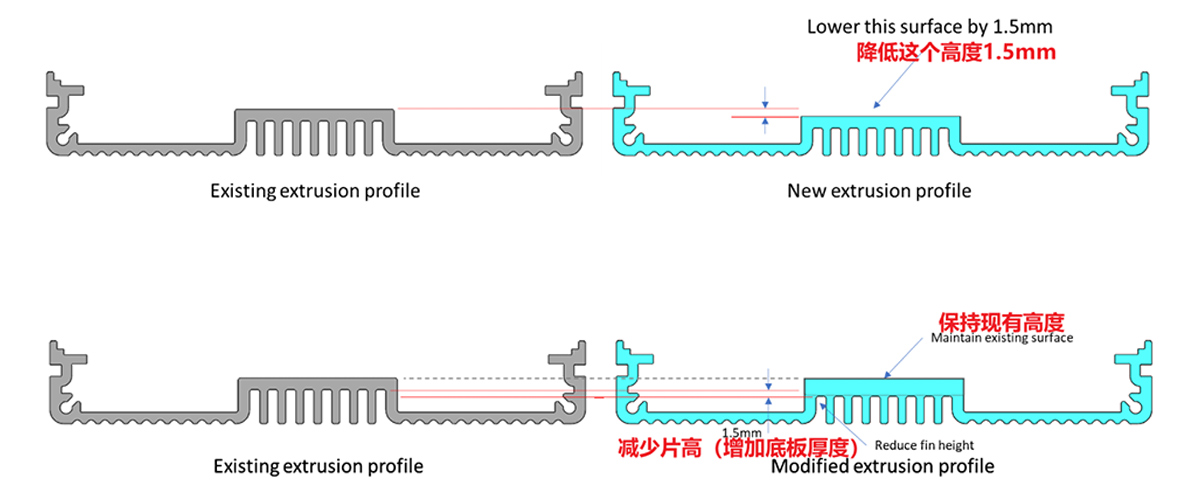

ABC では、筐体の形状/寸法に影響を及ぼす可能性のあるコンポーネントの問題が発生しています。以下に示す変更を行う必要がある場合、実行可能でしょうか?

弊社のエンジニアは、この形状は既存の金型を改造しても実現できず、以前と同じ $550 のコストで新しい押し出し金型を開けるしかないと回答しました。

ABC 社は新しい金型を開けることを望まず、納期も長かったため、次のような別の変更を提案しました。

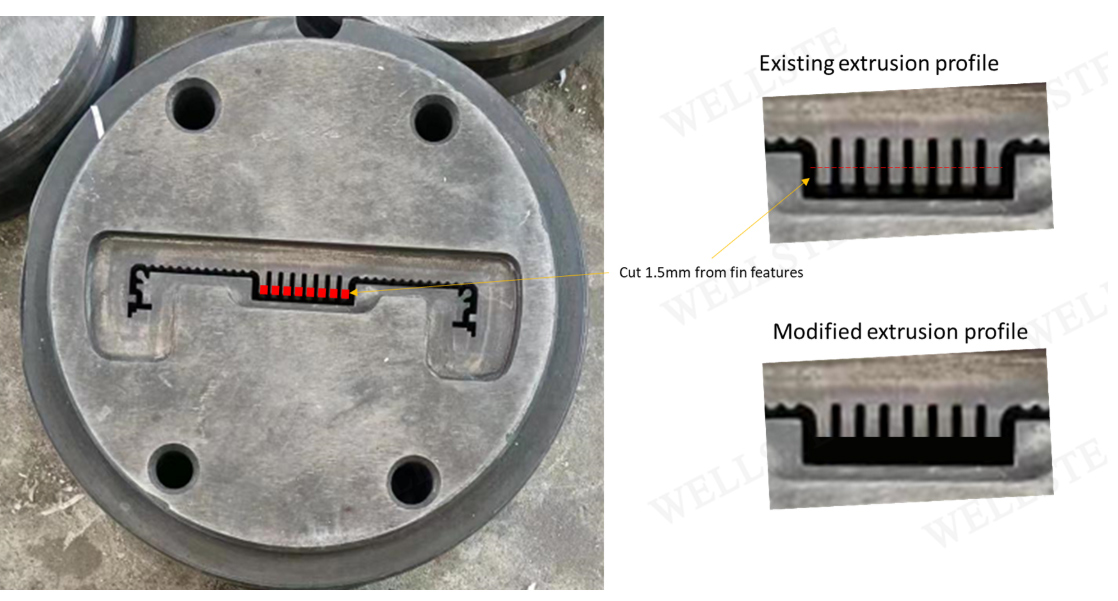

そこで、現在の金型の写真を参考のためにABCに送りました。

弊社のエンジニアはこの変更が実行可能であると評価しており、ABC は $120 の修理費用の一部を負担します。

押し出しアルミニウム筐体のレーザー印刷

2022年12月2日、ABC社はサンプルにロゴを追加したいと考えていました。当社では、美しく低コストなレーザー彫刻を推奨しています。

アルミニウムレーザーマーキング

当社チームによる専門的かつ綿密なコミュニケーションを経て、当社はついに注文を無事に納品し、ABC は 2023 年に量産に入る予定であると発表しました。
