Comunicazione in fase di progettazione

Abbiamo ricevuto un Contenitore in alluminio estruso richiesta di informazioni da parte di un cliente canadese del 31.3.2022, che opera principalmente nel settore dell'illuminazione. Abbiamo chiamato questo cliente la società ABC.

Quali sono i tipi di involucri elettrici?

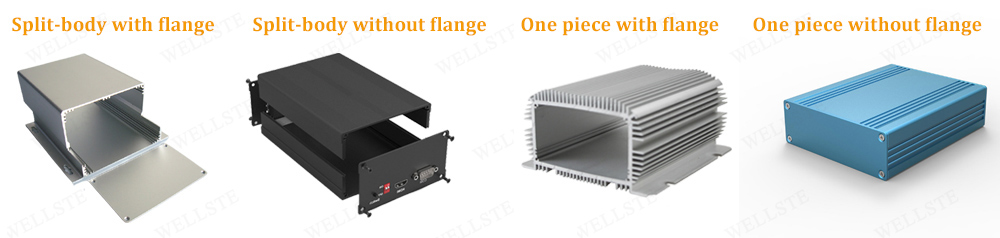

La società ABC ha chiesto quali tipi di involucri elettrici può realizzare Wellste. Possiamo realizzare 4 tipi di involucri elettrici:

• Contenitore in alluminio estruso con corpo diviso e flange.
• Contenitore in alluminio estruso con corpo diviso senza flange.
• Contenitore in alluminio estruso monoblocco con flange.
• Contenitore in alluminio estruso monoblocco senza flange.

Ogni tipo di recinto può essere scelto in diverse dimensioni e può essere personalizzato in base alle proprie esigenze.

Progettazione personalizzata di involucri in alluminio

ABC scegli un Contenitore in alluminio personalizzato per un dispositivo touch screen da 7", le dimensioni dell'involucro sono circa 120x200x30mm, il PCBA deve essere avvitato alla superficie interna dell'involucro. ABC ha fornito un disegno concettuale del design del loro prodotto e un disegno STP.

Citazione preliminare

Prezzo della custodia in alluminio estruso

L'8 aprile 2022, dopo una valutazione tecnica basata sul disegno fornito da ABC, abbiamo presentato un preventivo ad ABC, che si è dichiarato soddisfatto del nostro prezzo.

Wellste può fornire un campione di involucro in alluminio estruso?

Dopo la citazione, ABC ha voluto vedere se avevamo un Contenitore in alluminio personalizzato campione di dimensioni simili in magazzino per confermare la qualità del nostro prodotto. Tuttavia, non c'era alcun campione di Contenitore in alluminio estruso a corpo diviso disponibile, quindi abbiamo deciso di produrre e inviare un Contenitore in alluminio anodizzato campione come mostrato nell'immagine ad ABC per vedere la superficie anodizzata nera e la qualità dei nostri prodotti.

ABC è stata soddisfatta della nostra decisione.

ABC ha ricevuto il campione da noi e ha deciso di sceglierci come fornitore.

Trattative tecniche

Come progettare un contenitore per PCB?

Il 25/04/22, a quel punto il Contenitore in alluminio personalizzato erano in produzione dei campioni, ABC ci ha chiesto se potevamo dargli qualche consiglio sul suo prodotto e sul suo design, nonché sullo spessore della parete consigliato, sulle dimensioni del dissipatore di calore, sulle variazioni consentite, ecc.

Ci sono molte domande da parte del cliente, ma ciò riguarda la fattibilità tecnica e produttiva, e la lavorazione di tali prodotti è difficile. Siamo disposti ad aiutare i clienti a fare tentativi gratuiti, perché alcuni problemi possono essere conosciuti solo dopo la produzione effettiva se alcuni punti possono essere raggiunti per Contenitore dissipatore di calore estrusoPertanto, suggeriamo comunque di realizzare prima un campione e poi apportare gradualmente le modifiche.

Come si ottiene un taglio di finestra così grande?

Una delle principali preoccupazioni di ABC, in questo profilo, è: come possiamo ottenere un taglio della finestra così grande?

Dopo un attento incontro di valutazione con i nostri ingegneri, abbiamo suggerito quanto segue:

Poiché l'apertura è troppo grande, se utilizziamo il metodo di lavorazione CNC, l'attrezzatura su entrambe le estremità potrebbe causare la deformazione del profilo. Sarebbe meglio utilizzare il processo di punzonatura per realizzare questa apertura.

Morsetto per estrusione in alluminio

Punzonatura in alluminio

Come realizzare lo smusso di 60 gradi attorno all'apertura?

ABC aveva capito il punto, ma allo stesso tempo sorgeva un'altra domanda: come realizzare lo smusso di 60 gradi attorno all'apertura?

Poiché lo smusso è destinato al display a LED, ABC ha bisogno che sia pulito e privo di sbavature.

Controllo numerico Erecinto Ddisegno elettronico

Inoltre, poiché siamo preoccupati per la deformazione causata dall'apparecchio su entrambe le estremità, come Macchina CNC per piccoli fori LED?

E che tipo di procedimento viene utilizzato per realizzare la parte intagliata evidenziata nell'immagine sottostante?

I nostri ingegneri hanno valutato e fornito il seguente piano di produzione.

• per prima cosa fai un foro grande.
• e poi la smussatura viene eseguita tramite CNC.

Durante il processo di smussatura, il dispositivo CNC non sarà troppo stretto, per evitare deformazioni; inoltre, la parte intagliata verrà fresata via tramite CNC.

Riunione di discussione sulla custodia in alluminio estruso

Dopo aver risposto alle domande, invitiamo ABC a una videoconferenza per vedere se hanno altre domande e possiamo risolverle tutti insieme.

Dopo la riunione video, ABC ha determinato il disegno finale e sperava che la nostra azienda potesse realizzare rapidamente un prototipo. Il processo di ordinazione è il seguente.

1. Vengono realizzati i disegni di produzione e ABC apporta altre modifiche.
2. La progettazione del PCB di ABC non è ancora completa, quindi potrebbero essere necessari alcuni perfezionamenti.
3. Finalizzare il disegno del prototipo V5.
4. Inviamo il disegno di produzione ad ABC e otteniamo conferma.
5. Avviare il processo di apertura dello stampo.

Produzione di campioni

Il 17 agosto 2022, il Scatola di contenimento in alluminio estruso e i campioni delle piastre terminali sono completati.

Problemi riscontrati in produzione

Tre soluzioni quando il Contenitore in alluminio estruso i bordi sono stati danneggiati dall'utensile CNC

Quando si effettua il Contenitore in alluminio personalizzatocampione, lo smusso della grande finestra era troppo grande e il Contenitore in alluminio era troppo leggero, era facile generare vibrazioni durante la lavorazione CNC vera e propria. Pertanto i bordi venivano danneggiati dall'utensile CNC.

La nostra azienda ha reagito positivamente la prima volta e ha fornito ad ABC tre soluzioni.

Opzione 1. Per garantire la levigatura del bordo, il nostro personale può carteggiarlo a mano.

Opzione 2. Se la smussatura è correlata all'applicazione successiva, i nostri ingegneri rivaluteranno la questione e cercheranno di trovare altre soluzioni.

Opzione 3. È accettabile ridurre l'angolo di smusso da 60 gradi a 45 gradi? E la profondità dello smusso deve essere ridotta a 1 mm o meno. In tal caso, proveremo immediatamente un nuovo prototipo.

ABC ha risposto che lo scopo della smussatura era quello di garantire una buona transizione tra l'alloggiamento e il touch screen che sarebbe stato posizionato nella finestra, migliorando l'esperienza dell'utente.

ABC ha accettato di modificare l'angolazione e la profondità dello smusso per semplificare la lavorazione CNC.

Il 31 agosto 2022, dopo aver modificato l'angolo e la profondità dello smusso, lo smusso è stato lavorato con successo.

Il 29.9.2022, ABC ha ricevuto il campione e ha commentato la buona qualità. ABC sta perfezionando il Contenitore in estrusione di alluminio progettare per realizzare la produzione successiva.

Alcune delle modifiche di dimensione e forma richieste da ABC per il campione dopo la ricezione.

Cosa bisogna includere nella progettazione di un recinto?

ABC sta riscontrando un problema con un componente che potrebbe influenzare la forma/dimensioni dell'involucro. È fattibile se si deve apportare la modifica mostrata di seguito?

Il nostro ingegnere ha risposto che questa forma non poteva essere ottenuta modificando la matrice esistente, ma solo aprendo una nuova matrice di estrusione allo stesso costo di $550 di prima.

ABC non voleva aprire una nuova filiera e i tempi di consegna erano lunghi, quindi propose un'altra modifica come segue.

Quindi abbiamo inviato l'immagine dello stampo attuale ad ABC per riferimento, come segue

I nostri ingegneri hanno valutato che questa modifica è fattibile e ABC si farà carico di una parte dei costi di riparazione del modello $120.

Stampa laser per l'involucro in alluminio estruso

Il 2 dicembre 2022, ABC ha voluto aggiungere il proprio logo al campione. La nostra azienda consiglia l'incisione laser, che è bella e poco costosa.

Marcatura laser alluminio

Dopo una comunicazione professionale e approfondita da parte del nostro team, la nostra azienda ha finalmente consegnato l'ordine con successo e ABC ha indicato che entrerà in produzione di massa nel 2023.
