Comment réaliser un pliage à 180° d'une extrusion d'aluminium ?

Communication en phase de conception

Le 5 décembre 2021, nous avons reçu un nouveau Profilé en aluminium extrudé demande d'un client coopérant à long terme dans le secteur de l'automatisation mécanique.

Le produit est une nouvelle conception qui comprend Courbé et CNC processus, et ils veulent que Wellste fabrique ce produit pour eux, pour améliorer leur système d'installation, afin de mieux gagner une part de marché.

Négociations techniques

Après avoir reçu les dessins, nos ingénieurs ont procédé à une évaluation minutieuse des dessins.

Peut Puits plier 180°extrusion d'aluminium?

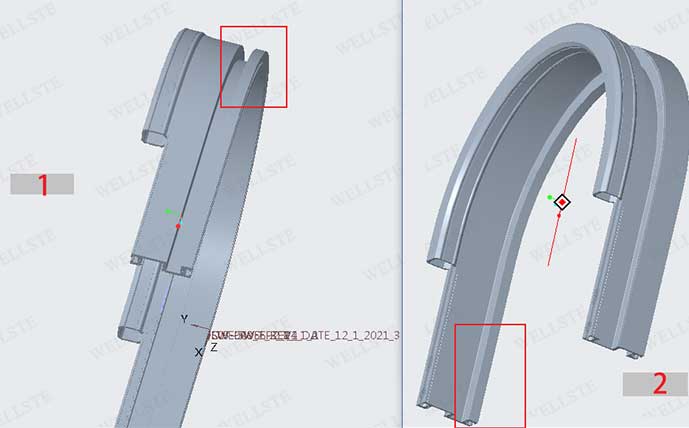

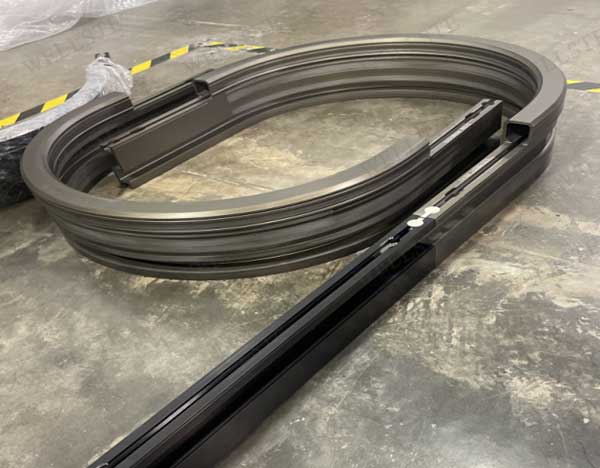

La nouvelle enquête comporte deux volets Pliage de pièces extrudées en aluminium, qui sont pliés à l'intérieur et à l'extérieur à 180° (comme illustré sur la figure 1),

Les exigences en matière de rugosité de surface sont très élevées, la rugosité varie selon les zones, la plus petite atteignant 4 μm.

Les exigences techniques étaient difficiles, mais finalement, après une discussion avec l’équipe technique, nous avons confirmé que nous pouvions réaliser un prototype pour le client.

Le 5 janvier 2022 (après la reprise du travail après le Nouvel An chinois), Wellste et le client ont eu une vidéoconférence et les ingénieurs des deux parties ont eu une discussion approfondie.

Après un échange sur les questions techniques, nous avons confirmé le plan suivant pour démarrer la production.

Problèmes rencontrés en production

Comment Wellste fabrique-t-il de l'extrusion d'aluminium ?

Production Pprocessus:

Réalisation de moule d'extrusion – Extrusion – Cintrage – Usinage – Oxydation dure – Gravure laser

Produit jeInformations:

• Matériau : 6063-T4 ;
• surface : oxydation dure naturelle 50μm ;
• rugosité de surface : 0,4 μm/0,8 μm

2022.1.8-2022.1.21.

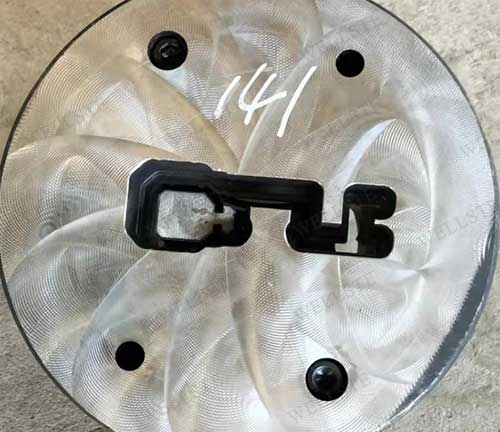

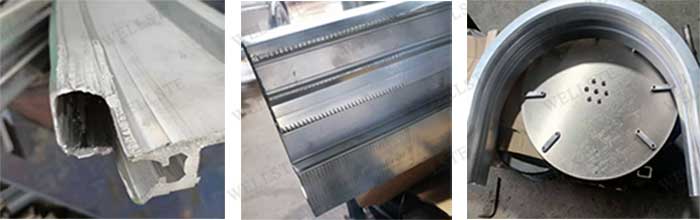

Achèvement de l'outillage d'extrusion.

Quelle est la meilleure façon de plier l’aluminium ?

Cependant, lors du processus d'usinage ultérieur, le pliage par étirement a échoué.

L'ingénieur a analysé la raison : la taille de la section du profil était trop grande pour utiliser le cintrage manuel traditionnel par étirement.

2022.2.13

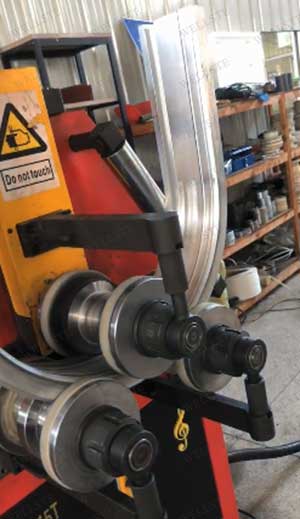

Nous avons informé le client de la situation de l'épreuve et l'avons réévaluée. Nous avons décidé d'ouvrir deux jeux de matrices de pliage et de les plier à la machine.

Le coût de l'outillage de pliage de la machine est de 1 TP4T600 USD/pièce, ce qui est accepté par le client.

Comment fairefr Puits plier l'aluminium à 180 degrés ?

2022.2.28

Selon l'évaluation spécifique de notre ingénieur, l'outillage de pliage a terminé le pliage avec un arc aussi grand.

2022.3.18

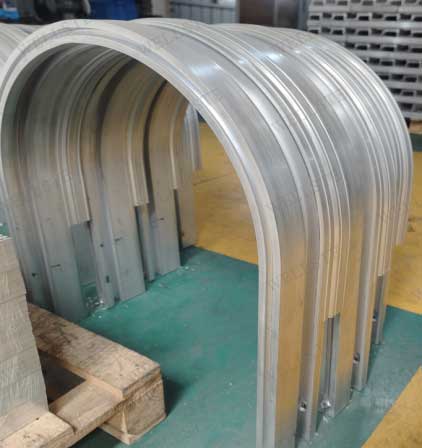

Le extrusion d'aluminium pliée une fois la partie terminée, voici l'effet de pliage du produit qui est un pliage à 180 degrés.

2022.3.20

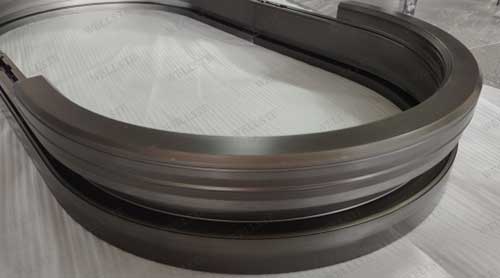

Après une oxydation dure, l'ensemble Profilés en aluminium anodisé est terminé.

Une solution pour résoudre les dommages de surface.

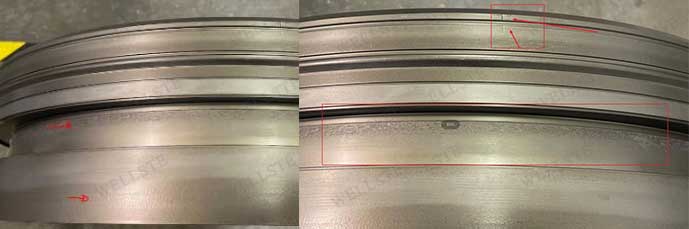

Lors du contrôle qualité, notre inspecteur a constaté des dommages et une surface rugueuse.

L'analyse technique a montré que la contrainte interne du produit a changé pendant le pliage et que le profil a été endommagé.

La suggestion de notre ingénieur : le temps d'extrusion et de pliage est trop long et le profil deviendra dur après avoir été placé dans des conditions 6063-T4 pendant une longue période,

il est donc suggéré d'extruder rapidement dans les conditions 6063 T1.

Après avoir informé le client, ils ont accepté de passer au 6063-T1.

2022.4.12

Wellste réextrusion, le extrusions d'aluminium personnalisées est ensuite plié à nouveau et oxydé durement.

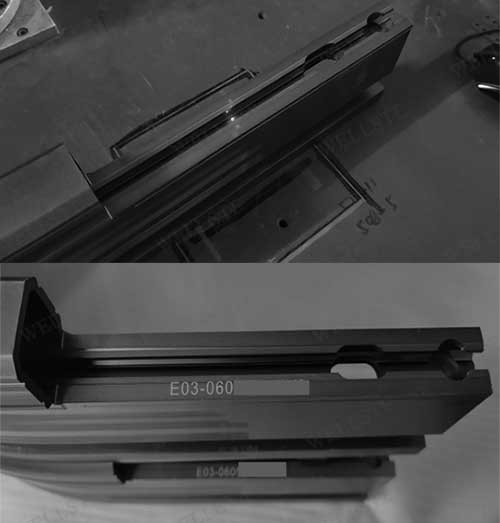

Impression laser pour le Extrusion d'aluminium pliée

2022.4.28

Lettrage laser terminé.

Test de qualité

Comment Wellste assure-t-il la qualité des produits ?

2022.5.1

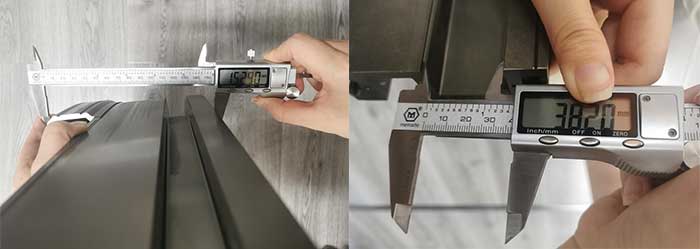

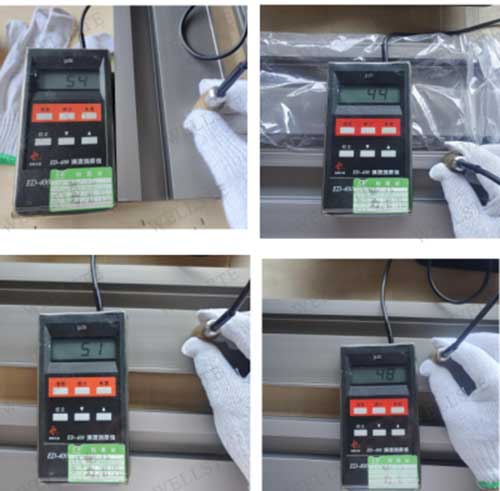

Wellste essais généraux sur les dimensions de surface, etc. Et fournit des inspections et des rapports d'émission.

2022.5.20

Le client a reçu l’échantillon et l’assemblage d’essai a été réussi.

Production d'échantillons

Tout produit, en particulier une nouvelle conception de produit ou tout fabrication d'aluminium sur mesure, est le résultat d'une communication continue entre nos ingénieurs et nos clients, et d'une amélioration continue.

Si vous avez des questions, n'hésitez pas à nous contacter à [email protected].
